Rangkaian VU Display

1. Rangkaian VU Display 9 LED
Rangkaian VU Display 9 LED ini dibuat menggunakan IC LB1409. IC LB1409 merupakan chip IC buatan sanyo yang didesain khusus sebagai driver LED 9 baris. Rangkaian VU display ini berfungsi untuk memberikan indikator kuat sinyal pada sistem audio. Rangkaian VU dispaly 9 LED dengan IC LB1409 ini dapat dipasang pada output tiap pemroses sinyal audio atau pengatur nada (tone control) sehingga tiap tahapan pengaturan nada dapat diketahui tingkat penguatan tegangan dari sinyal audio tersebut. Untuk membuat atau merakit rangkaian VU display ini dapat dilihat gambar rangkaian dan komponen yang digunakan pada gambar berikut.
 Gambar Rangkaian VU Display 9 LED


 Untuk merakit rangkaian VU display 9 LED dengan IC LB1409 seperti pada gambar diatas dapat dirakit dengan PCB  dan tata letak komponen rangkaian VU display yang telah didesain sebagai berikut.
 PCB Rangkaian VU Display 9 LED

Rangkaian VU display 9 LED pada gambar diatas dapat dioperasikan dengan sumber tegangan DC +12 volt dan dapat diberikan sinyal input dari output pengatur nada. Kuat sinyal yang diberikan ke rangkaian VU display 9 LED IC lB1409 ini dapat diatur menggunakan potensiometer PR2 kemudian tegangan referensi display sinyal audio dapat ditentukan menggunaklan potensiometer PR1. Kedua potensiometer ini diperlukan untuk mendapatkan nyala LED yang sesuai dengan tingkat sinyal audio yang diberikan ke rangkaian VU display IC LB1409 ini. Rangkaian VU display 9 LED ini merupakan rangkaian 1 chanel, jadi untuk menampilkan kuat sinyal audio stereo perlu dibuat 2 unit rangkaian VU display 9 LED IC LB1409 tersebut.


2. Audio VU display atau audio VU meter 5 led
Audio VU display atau audio VU meter merupakan indikator kuat sinyal audio pada sistem audio seperti amplifier atau pengatur nada audio. Fungsi rangkaian audio VU display adalah menamplikan level sinyal audio dalam bentuk tampilan nyala LED berbentuk baris. Rangkaian audio VU display salah satunya menggunakan IC sebagai pemroses sinyal audio menjadi driver LED atau sering disebut dengan IC driver LED. Rangkaian audio VU display ini menggunakan IC driver LED tipe AN6884 yang mudah diperoleh dipasaran. Sinyal audio untuk rangkaian audio VU display ini dapat diambil pada output penguat awal (pre amp), hal ini bertujuan agar nyala LED pada rangkaian audio VU display tidak terpengaruh oleh pengaturan potensiometer volume. Rangkaian lengkap dan daftar komponen rangkaian audio VU display dapat dilihat pada gambar berikut.

.

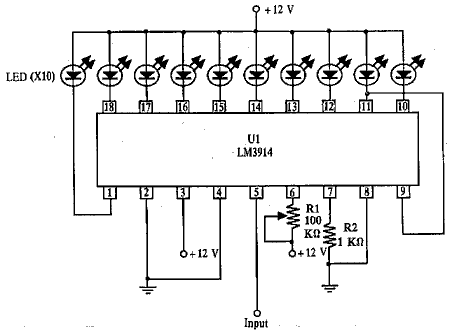

3. Rangkaian VU Display 10 Led






4.Rangkaian VU meter audio 12 LED
Rangkaian VU meter audio 12 LED ini sering digunakan sebagai indikator kuat sinyal audio dalam mixer, pengatur nada ataupun power amplifier. Rangkaian VU meter audio ini dapat menampilkan indikator kuat sinyal audio dalam 12 level dengan indikator nyala LED. Rangkaian VU meter audio 12 LED ini bekerja dengan sumber tegangan + 12 volt DC. Input sinyal audio untuk rangkaian VU meter audio ini dapat diambilkan dari output penguat depan ataupun output pengatur nada. Rangkaian dan daftar komponen untuk membuat rangkaian VU meter audi0 12 LED ini dapat dilihat pada gambar berikut.
Rangkaian VU Meter Audio 12 LED

 Daftar Komponen Rangkaian VU Meter Audio 12 LED :
R1                              47K
R2,R3                         1M
R4,R7                         1K
R5                              100
R6                              18K
R9,R11,R13,R15,R17    560
R19,R21,R23,R25,R27  560
R29,31                        560
R8,R10,R12,R14           4K7
R16,18,20,22               4K7
R24,R26,R28,R30         4K7
C1,C5                         10uF/25V
C2                              100nF/100V MKT
C3,C4                4.7uF/25V
C6                     47uF/25V
C7,C8                100nF/100V
TR1                    100Kohm
Trimmer TR2                    4.7Kohm
Trimmer LD1 – LD7
LED Green LD8,LD9,LD10
LED Yellow LD11,LD12,LD13
LED Red
D1 – D13             1N4148
Q1 – Q13             BC550C – BC549B
IC1                     TL071
IC2                     7812

Rangkaian VU meter audio 12 LED pada gambar diatas dibangun menggunakan IC TL071 sebagai penguat depan kemudian jaringan pembagi tegangan menggunakan rangkaian seri dioda untuk memberikan bias basis transistor saklar LED. Pada dasarnya rangkaian VU meter audio pada gambar diatas terdiri dari beberapa bagian yang memiliki fungsi saling berhubungan sebagai berikut. Sinyal audio dari penguat di berikan ke rangkaian VU meter audio ini melalui bagai level kontrol (TR1) kemudian dikuatkan mneggunakan penguat operasional TL071. Ouput penguat tegangan IC TL071 tersebut kemudian digunakan sebagai bias tegangan basis Q1 sebagai penguat arus dan tegangan. level tegangan yang dihasilkan penguat Q1 tersebut kemudian diberikan ke jaringan pembagi tegangan dioda dari D3 – D13. Kemudian output rangakaian pembagi tegangan dari dioda tersebut berfungsi untuk memberikan bias basis transistor saklar untuk menyalakan LED.







sumber:
skemarangkaianpcb.com
hobbypusing.blogspot.com
20521452.siap-sekolah.com
