Tv CRT Gambar Kurang Lebar

1. Polytron 21 slim horisontal kurang lebar


KASUS :
  • Polytron slim 21inch dengan HBT-01-01G eks gagal service teknisi.
  • Problem horisontal size menyempit kiri-kanan masing-masing kurang lebih 2 cm.

PEMERIKSAAN :
  • Tr horisontal sudah diganti dengan tipe lain
  • Kapasitor resonant yang bagian atas nampak bekas disolder (mungkin bekas diperiksa)
  • “Wah....rasanya bakal mendapat problem sulit ini !!!!”......pikir kami

TINDAKAN (1) :
  • Pertama cek tegangan B+ ....normal tidak ada masalah.
  • Analisa penyebab jatuh pada kapasitor resonant atas dan bawah nilai berubah (lihat gambar dibawah).
  • Langsung kami lepas kedua kapasitor tersebut. Coba ukur nilainya dengan kapasitor-meter....dan nampaknya tidak ada masalah semua.......wooooo....trus apa lagi ya.......
  • Kami cek data transistor pengganti dengan cara down-load dari “datasheet4u.com”. ternyata “spesifikasi arus” kurang jika digunakan untuk horisontal slim.
  • Maka tr horisontal langsung kami ganti dengan part nomor 2SC5296 ( .......hal ini berdasarkan pertimbangan juga digunakan oleh AKARI slim 21” atau China 29” )
  • Dan hasilnya gambar langsung.....OK bagus.....ditunggu 10 menit....dipegang pendingin horisontal......dingin-dingin saja.....aman......
  • .....tetapi ada sedikit keraguan.....apakah tr horisontal betul-betul akar penyebabnya ?????
  • Maka kami test running pesawat........................dan setelah melalui test dari pagi hingga jam 2 siang.........problem kembali kumat.......wah mikir lagi niii.......????
clip_image002

TINDAKAN (2)
  • Kecurigaan tetap jatuh pada kapasitor resonant atas dan bawah (lihat gambar diatas)
  • Iseng-iseng......kami ambil ESR-meter.
  • Kami cek kapasitor langsung in-sirkit tanpa melepas
  • Nilai kapasitor atas menunjukkan angka-7 dan kapasitor bawah menunjukkan angka-5 (.......maksud kami angka yang tertera pada vu-meter yang kami gunakan untuk membuat ESR-meter)
  • Kemudian kami ambil contoh kapasitor dengan nilai yang sama dengan kedua kapasitor diatas. Ternyata kapasitor bawah yang bagus menunjukkan angka-3.
  • Kesimpulan kami kapasitor bawah telah mengalami “penurunan nilai (makin kecil penunjukkan angka pada ESR-meter....maka berarti nilai kapasitor makin besar)
  • Selanjutnya kami lepas kapasitor bawah....dan kami cek lagi.....ternyata nilainya menunjukkan angka-3........lho........ini artinya nilai menjadi normal kembali......
  • Berpikir sejenak.......analisa kami pada TINDAKAN.1.....ketika kapasitor disolder untuk dilepas (...artinya kena panas)....maka mungkin kontak kaki-kakinya menjadi normal kembali sehingga nilainya kembali normal
  • Maka kami putuskan untuk langsung mengganti kapasitor bawah dengan yang bagus saja......
  • Coba running test.........hingga 2 hari.........dan hasilnya NO PROBLEM lagi........THANKS GOD

Catatan :
  • ESR-meter sebenarnya “bukan” berfungsi untuk mengukur “nilai kapsitor”
  • Tetapi pengalaman kami ESR meter dapat di-manfaatkan untuk memperkirakan kerusakan kapasitor milar dengan nilai 552 hingga 203 yang biasa dipasang pada kolektor tr horisontal out. Caranya dengan melihat simpangan jarum-meter dengan membandingkan antara kapasitor yang dicurigai rusak dengan kapasitor contoh yang masih bagus.


2. CARA MENGATASI GAMBAR KURANG LEBAR PADA TV WCOM

Pada saat pemasangan mainboard TV wcom kita sering mengalami banyak masalah misalnya gambar kurang lebar samping kiri atau kanan walaupun telah di ajusd maximal.

Pemasangan kabel defleksi yoke:

Ukur terlebih dahulu resistansi defleksi yoke, apabila resistansi di bawah 1.5 ohm, hendaknya anda memodifikasi resistansi  hingga 1.8~2.0 ohm, atau mengganti defleksi yoke bila memang diperlukan.

Pasang konektor defleksi yoke bagian vertikal (10~15 ohm) (kabel hitam sama putih)
Hubungkan kabel warna merah dan biru ke bagian horizontal (1.8~2 ohm ), untuk menyesuaikan lebar gambar pilih pin CUSHION  H out yang telah disediakan pada chasis.

Apabila gambar masih kurang lebar, ganti C441 dengan nilai yang lebih kecil secara bertahap, Nilai asli C441= 390n/400v anda dengan nilai 350n, 300n, 290n,250n atau 200n/400 volt



Apabila gambar masiH terlalu lebar, ganti C441 dengan nilai yang lebih besar secara bertahap.Nilai asli C441=390n/400v, Anda dapat mencoba mengantinya dengan nilai 420n, 450n atau 460n/400v.

apabila setelah penggantian kapasitor belum membuahkan hasil langkah selanjutnya adalah dengan menambah trafo yoke.


Untuk pemasanganya kurang lebih seperti ini:


Kabel untuk defleksi vertikal bisa langsung dipasang (tidak melalui trafo yoke). untuk defleksi horisontalnya melalui trafo yoke, kabel biru di solder di tepi kiri (lihat trafo dari bawah),
Unuk melebarkan atau menyempitkan, kabel merah tinggal di bolak-balik. seperti pada gambar.

smoga ada manfaatnya.


3. TV AKARI TAMPILAN KURANG LEBAR KANAN KIRI

    problem: tampilan gambar redup lebar horizontal kanan kiri kurang dua senti, sedangkan untuk vertical terlalu lebar disertai gambar goyang-goyang bergerigi macam gergaji.

   perbaikan: Setelah mengetahui gejala kerusakannya, casing penutup bagian belakang saya buka dan dibersihkan debu-debu yang menempel dengan kuas. Setelah bersih saya perhatikan komponen-komponen yang menempel diatasnya pcb dan terlihat elco di dekat playback terlihat mencurigakan agak beda dengan yang lainnya, memang elco tidak mengembung namun dari plastik pembungkus elco tersebut terlihat beda dengan yang lainnya.

Tak ganti elco B+ 100uf160volt yang berada di dekat playback dan seperti biasa solder ulang patrian komponen-komponennya. Selesai pengantian elco dan solder ulang televisi coba tak nyalakan untuk melihat reaksinya, dan ternyata masih sama saja dengan sebelumnya alias tak ada beda.

Dengan solder ulang dan pengantian elco yang terlihat mencurigakan belum ada hasilnya selanjutnya saya ukur tegangannya, Dalam posisi standby terukur tegangan B+110volt, namun saat dinyalakan tegangan drop tinggal 80volt. Tanpa pikir panjang saya ganti elco di jalurB+100uf160volt yang satunya lagi deket travo Power, walaupun secara fisik terlihat masih bagus.

Setelah pengantian elco tersebut tak coba lagi tv tak nyalain dan byak layar trlihat biru terang dan tampilan biru di layar terlihat penuh, yang tadinya redup dan lebar kanan kiri kurang dua centi. Saya colokin antenna dan gambar normal sempurna setelah di coba beberapa saat dan tak ketok-ketok pcb dengan gagang obeng tidak terjadi perubahan apa-apa maka casing ku tutup kembali.selesei sudah dan terima upah.



4. MENGATASI GAMBAR KURANG PADA TV
Mengatasi raster kurang lebar kiri-kanan pada teve normal yang tidak menggunakan sirkit EW (pin-cushion)
Penyebab raster kurang lebar pada blok horisontal;
  • Adjustment tegangan B + belum pas.
  • Ganti defleksi yoke bukan original
  • Ganti flyback bukan original
  • pernah ganti CRT
  • Kerusakan kapasitor resonant (nilai kapasitansi berubah menjadi lebih kecil)
  • Memasang mesin china pada CRT lain
 Langkah perbaikan sbb;

1.
  • Cara ini yang biasa kami lakukan jika hanya kurang lebar sedikit
  • Sediakan kapasitor dengan nilai 332 atau 442 tegangan 1600v
  • Pasang paralel dengan kapasitor resonan yang lokasinya pada kolektor transistor horisontal dengan ground.
  • Jika hasilnya masih kurang lebar - nilai kapasitor dapat ditambahkan, dan jika terlalu lebar - nilai dikurangi
Oleh karena itu perlu re-adjustment vertikal size.
Catatan:
  • Jangan mengurangi nilai kapasitor resonan untuk mengatasi raster yang terlalu lebar.
  • Karena akan mengakibatkan tegangan heater maupun tegangan keluaran flyback lainnya seperti tegangan high voltage anode juga naik.

2.
  • Tipe tranfo ini banyak dijual oleh toko yang menyediakan mesin china.
  • Cara ini dapat digunakan jika kurang lebar cukup banyak
  • Prinsip kerjanya mirip sebagai tranfo step-up (dapat dibaca pada buku petunjuk yang disediakan)
  • Kelebihan dengan tranfo yoke kita dapat menambah maupun mengurangi lebar raster kiri-kanan.
Pengamatan kami dengan pemakaian tranfo yoke, dapat mengakibatkan problem pada horisontal linear.
3.

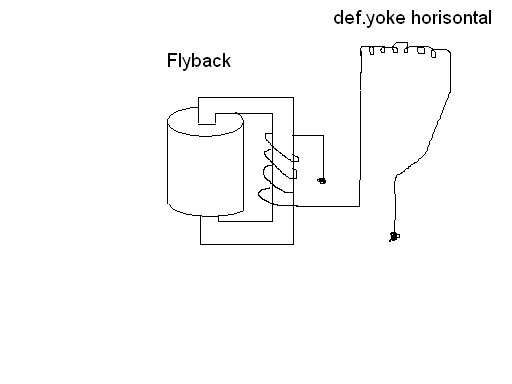

  • Putus salah satu kabel yoke horisontal (pada solderan def yoke).
  • Lilitkan kabel tersebut di ferit yg ada di flyback (3 atau 4 lilitan dulu)
  • Ujung kabel disambungkan lagi ke yoke.
  • Tes apa perubahanya.
  • Kalau arah gulungan sudah benar, tetapi masih kurang lebar maka tambah lilitan (dan sebaliknya kurangi lilitan jika terlalu lebar)


4. Dengan penambahan lilitan pada batang ferit.
  • Putus salah satu kabel yoke horisontal (pada solderan def yoke).
  • Lilitkan kawat dengan diameter 0,3-0,5 tersebut di batang  ferit dan dipasang secara seri pada yoke horisontal (pada solderan def yoke). (3 atau 4 lilitan dulu) dan pin cushion
  • Tes apa perubahanya. Untuk mengatur lebar tinggal mengurangi / menambah jumlah lilitanr, jika gambar masih terlalu lebar tambahkan jumlah lilitan dan jika gambar terlalu kecil kurangi jumlah lilitanya.


5. TELEVISI MERK CINA GAMBAR HORIZONTAL TIDAK PENUH
Kerusakan:
Televisi kita hidupkan? Tampak gambar di layar monitor tidak penuh pada sisi kanan dan sisi kirinya ditambah gambar tampak melengkung.
Gbr 1 Tampak depan televisi
Gbr 1 Tampak depan televisi

Pada gambar 1 bisa kita lihat, Televisi mengalami gangguan dibagian pengaturan horizontal. Ini yang menyebabkan gambar di layar monitor tidak penuh.

Perbaikan:
Untuk memperbaiki kasus ini adalah mengecek pada bagian pengaturan horizontalnya saja, secara diagram bisa kita lihat pada gambar 2:

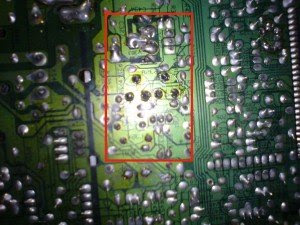

Gbr 2 Area pengaturan horizontal
Gbr 2 Area pengaturan horizontal

Di gambar 2 dengan tanda kotak merah adalah tempat pengaturan horizontalnya, disini bisa kita cek Transistor yang ada di rangkaian tersebut. Hasil yang kita dapatkan transistor masih kondisi baik, ternyata kerusakan ada pada Resistor Variabel/ Trimpot dengan nilai 10k? dan 50k?. Berikut contoh Trimpot pada gambar3:

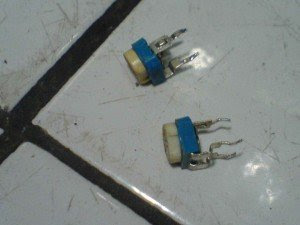

Gbr 3 Trimpot
Gbr 3 Trimpot

Karena memang Trimpot-nya saja yang rusak segera kita ganti dengan yang baru, tampak setelah pemasangan pada gambar 4:

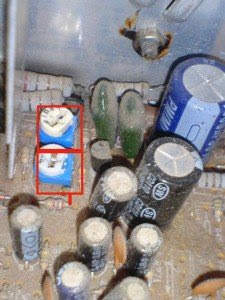

Gbr 4 Pemasangan trimpot pada PCB
Gbr 4 Pemasangan trimpot pada PCB


Selanjutnya kita coba menghidupkan Televisi untuk melihat hasilnya? Gambar sudah agak penuh tapi tidak seluruhnya, untuk ini kita mesti memutar Trimpot untuk mendapatkan hasil yang maksimal. Dimana gambar kembali normal pada sisi kanan dan kirinya.
