Modifikasi Regulator menggunakan LM317



Kadang kita kesulitan untuk mendapatkan IC Regulator seperti 1.8v, 2.5v, 3.3v.
Solusinya Modifikasi saja menggunakan LM317 yang dapat diperoleh di toko.

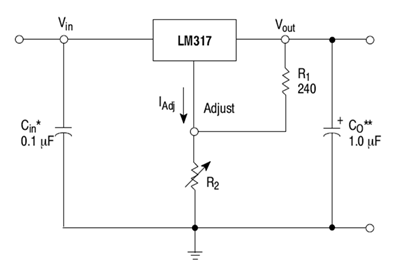

rangkaian

Rangkaian di atas mampu memberikan arus maks sampai 1.5A jika dipasang pendingin.
Output dapat diset mulai dari 1.2v hingga 37v
R2 pertama gunakan VR – setelah itu dapat diganti R biasa jika telah diketemukan nilainya (mungkin membutuhkan paralel beberapa R untuk mendapatkan nilai yang pas).


sumber:
marsonotv.blogspot.com
