Cara menguji bagian vertikal-out


Dalam melacak/mencari penyebab raster satu garis (problem vertikal kolaps), maka salah satu caranya adalah memastikan dahulu apakah bagian vertikal –out sudah bekerja atau belum.
Menguji apakah ic Vertikal-out sudah bekerja, dapat dilakukan dengan cara sebagai berikut :
  • Open pin-input kaki ic Vertikal-out
  • Sentuh-sentuh (triger) kaki pin-input yang telah diopen dengan probe meter dan amati layar tabung gambar (*)
  • Kalau bagian vertikal-out sudah bekerja normal, garis akan nampak lari-lari keatas-bawah layar ketika input disentuh-sentuh.
  • Kalau garis tetap diam saja, atau gerak naik-turun hanya sangat sedikit sekali, hal ini dapat menunjukkan kerusakan pada bagian vertikal-out
(*) Cara lain untuk memberikan triger dapat dilakukan sebagai berikut :
  • Gunakan ohm meter pada posisi x 1
  • Probe merah tempelkan ke ground
  • Probe hitam gunakan untuk menyentuh-nyentuh pin-input

************************
clip_image002

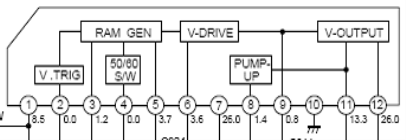

Untuk ic vertikal-out yang sejenis dengan TA8445, LA7837 yang masih bekerja normal – maka jika input (pin-2) diopen dan kemudian disentuh, maka raster akan langsung menyala penuh sesaat.


sumber:
marsonotv.blogspot.com
