Membuat Lampu Emergency Led Luxeon (Rechargable)

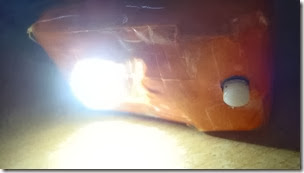

Lampu Emergency LED Luxeon (high power led) memang sangat terang sekali bila dikegelapan malam saat padam lampu listrik. Selain nyala super terang, led luxeon hemat daya listrik, hanya dengan sebuah battery kering Li-Ion Nokia BL5C 3.7V/ 1800mA sudah mencukupi kebutuhan penerangan selama 3-5 jam (bila dicharge penuh).
lampu-emergency-led-luxeon-light

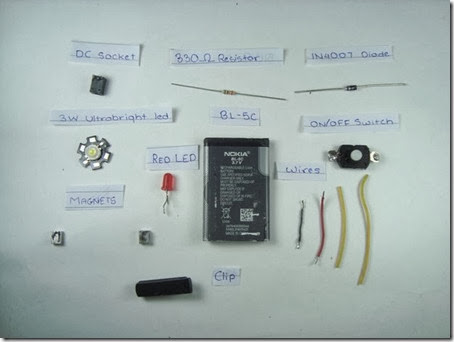

Cara membuatnya sangat mudah tidak membutuhkan keahlian atau kemahiran khusus elektronika, Alat dan bahan sangat mudah didapatkan. Silahkan perhatikan beberapa komponen di bawah ini:

lampu-emergency-led-luxeon
  1. DC Socket
  2. Battery Nokia BL-5C
  3. Saklar
  4. HPL 3W 3.7V 350mA
  5. 1N4007 diode
  6. 330 ohm resistor
  7. LED Merah (sebagai indikator)
  8. Kabel secukupnya
  9. Magnet (untuk diletakkan dibagian belakang, akan menempel bila diletakkan vertikal di besi)
  10. Klip atau penjepit serbaguna
  11. Toples bekas buram ukuran kecil (wadah anti air)

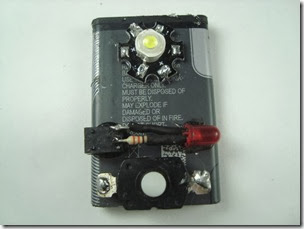

Peletakkan bagian-bagian komponen di atas baterai
lampu-emergency-led-luxeon-2
Gambar rangkaian yang akan kita susun nantinya
lampu-emergency-led-luxeon-circuit

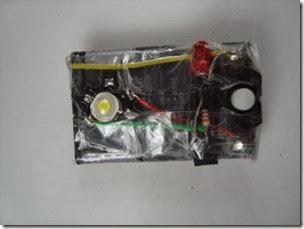

Pengerjaan pengkabelan telah selesai
lampu-emergency-led-luxeon-complete

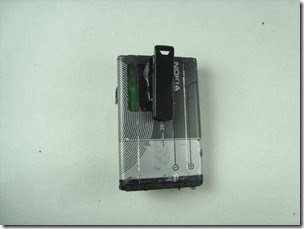

Penjepit digunakan bila lampu emergency led ini akan ditaruh di tempat yang agak tinggi
lampu-emergency-led-luxeon-jepitan
Tempatkan ke dalam tupperware bila akan digunakan untuk keperluan di tempat yang berair. Selamat berkarya.

Sumber :

ihsanelectro.blogspot.com
