berbagai kerusakan tv goldstar



1. TV GOLDSTAR/LG KEMBALI STNDBY SETELAH NYALA BEBRAPA JAM

    PROBLEM : TV SERING MATI SENDIRI KE POSISI STANDBY, JIKA POWER REMOTE DI NYALAKAN TV DAPAT KEMBALI HIDUP. TAPI KEMBALI STANDBY SETELAH SEKIAN JAM MENYALA.
    SOLUSI : GANTI ELCO DRIVER HOR 10UF/100V
2. TV GOLDSTAR SOUNDMAX LAMPU LED INDIKATOR BERKEDIP
    PROBLEM : TV STANDBY DENGAN POSISI LAMPU LED BERKEDIP-KEDIP.
    SOLUSI : GANTI DIODA RU2K DI DEKAT STR 6707 DENGAN D IN4007. GANTI PULA C 330ATAU470/35.
3. TV GOLDSTAR CA -20A- 92 TAK ADA RASTER
    PROBLEM : GAMBAR LEMES, TDK ADA SEMUT, SUARA ADA, AV JUGA DEMIKIAN
    PENYEBAB : R 513 (10K) BAGIAN PENGHUBUNG CONTRAS CONTROL KE IC WARNA NO54 MATI.
4. TV GOLDSTAR IC PRG GS 8334-09C OSD SUARA KLUAR TAPI SUARA BISU
    PROBLEM : OSD VOLUME KELUAR TAPI SUARA BISU IC SUARA BAGUS
    PENYEBAB : TR C3198 DIATAS IC MEMORI RUSAK
    SOLUSI : GANTI PAKE PERSAMAAN TR C1815
5. TV GOLDSTAR IC OSC TA 8690AN RF JADI AV, RASTER TAK ADA
    PROBLEM : RF JADI AV, TIDAK ADA SEMUT
    PENYEBAB : MUTING VIDEO DARI PROGRAM RUSAK
    SOLUSI : BISA DI AKALIN DGN MENCABUT TR Q509 YG KE IC TA 8690 NO 54 SUPAYA MUTINGNYA OF
6. TV GOLDSTAR IC TA 8690AN GBR GARIS VERTIKAL
    PROBLEM : GBR NYETRIP VERTIKAL, IC VERTIKAL BAGUS, OSC VERTIKAL JUGA BAGUS
    PENYEBAB : IC REG AN 7809 RUSAK YG MENSUPLAI TEG 9V KE IC VER TA8445K KAKI NO1
7. TV GOLDSTAR IC PRG GS 8034-09C OSD TAK ADA, RASTER BLANKING DI ATAS SAJA
    PROBLEM : OSD TIDAK ADA, RASTER BLANGKING DI ATAS SAJA
    SOLUSI : GANTI ELKO C709 330UF/50V
8. TV GOLDSTAR TA 8690 RF LEMAH
    PROBLEM : RF LEMES AV BAGUS
    PENYEBAB : TR Q206 (A2116) RUSAK BAGIAN KE PIPO KAKI NO 43 IC TA 8690
9. Tv LG / GOLDSTAR-CF14A170D tak ada suara
    problem : Tidak ada suara, IC Audio LA7555 Bagus
    solusi : periksa L201 (SIF 6,0 Mhz) dan capasitor rusak (82pf)
10.Tv LG / GOLDSTAR-C14D22  tak ada suara, tuning manual tak berhenti
     problem : Tidak ada suara, tuning manual tidak berhenti
     solusi : Periksa Q06 (C3198)
11.Tv LG / GOLDSTAR-C14D22  protek, led berkedip
     problem : Standby, di start protek, led berkedip
     solusi : periksa dioda zener 6v8 di bagian PSU, Kalau distart led mati: periksa SE 110
12.Tv LG / GOLDSTAR-Soudmax  blanking
     problem : Blanking, RGB VCC bagus
     solusi : ganti TA8690
13.Tv LG / GOLDSTAR-Soudmax warna kadang hilang
     problem : Warna kadang-kadang hilang
     solusi : periksa dan ganti cramic pin 11 dari IC TDA8690
14.Tv LG / GOLDSTAR-CA14A95C  tuning manual tak berhenti
     problem : Tuning menual tidak berhenti
     solusi : ganti uCOM GS8334-02B
15.Tv LG / GOLDSTAR-CA14A62 gbr menipis
     problem : Gambar menipis, diganti PIF Tetap sama
     solusi : periksa Z201 (CF5,5Mhz)
16.Tv LG / GOLDSTAR-CF14D20 gbr kadang-kadang tidak berwarna
     problem : Gambar kadang berwarna kadang juga tidak
     solusi : buka R73 dikaki basis Q07
17.Tv LG / GOLDSTAR-CF14D20 di start led nyala kmudian mati (tdak stndby)
     problem : Di start led nyala, terus mati (tidak standby)
     solusi : periksa pin 9 S6707, bila tidak stabil (pum up) periksa FR813 (1ohm) dan ZD803 (9V1)
18.Tv LG / GOLDSTAR-CBS4821 baru ada warna saat ic delay panas
     problem : Tidak ada warna, ketika IC Delay panas baru ada warna
     solusi : ganti MC144111. Untuk mengetesnya buka pin 4 terus berwarna. Panel preset tidak berfungsi: buka pin 6

19. TELEVISI GOLDSTAR CA20A62 BAU HANGUS
Perbaikan:
Televisi GoldStar jika kita hidupkan sama sekali tidak ada tampilan pada layar monitornya hanya terdengar suara seperti ada yang meledak dari dalam televisinya dan tak lama tercium bau hangus.

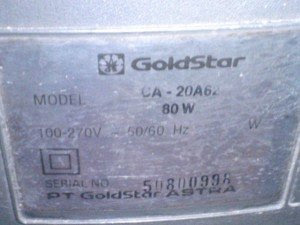

Model televisi GoldStar :

model-Televisi-GoldStar-CA20A62-300x225



Perbaikan:
Bau hangus yang dikeluarkan dari dalam televisi kira-kira dari komponen apa ya ? Untuk mengetahuinya segera kita buka televisi GoldStar dan mengadakan pengamatan dan hasilnya adalah Playback yang mengalami kerusakan. Televisi ini sudah berumur sekali dan sangatlah wajar mengalami hal ini, dan sebelum kita lakukan penggantian playback ada baiknya kita lakukan beberapa hal diantaranya :

Cek tegangan B+ apakah masih dalam kondisi normal yaitu 115 volt, televisi Goldstar ini menggunakan STR6707 dan ada baiknya lakukan penggantian capasitor area primer dengan kapasitas 10uf/160 volt,47,220uf/50 volt. Dan satu lagi capasitor filter tegangan 115 volt yaitu 100/220uf/160 volt hal ini sangat penting supaya perbaikan berjalan lancar.

Cek Ic Eeprom Atmel 24C02 , kerap kali ini juga mengalami kerusakan dengan tanda jika televisi pertama kali kita hidupkan maka televisi langsung hidup padahal seharusnya standby, selanjutnya penggantian switch panel juga mesti kita lakukan supaya fungsi manual bisa bekerja dengan baik.

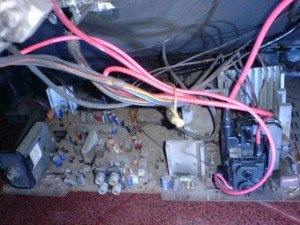

Cek atau langsung ganti Coil VCO dan AFT, jika memungkinkan bisa juga dilakukan pengetriman ulang supaya frekuensi bisa sinkron/ pas, jika semua sudah kita lakukan maka sekarang tinggal kita lepaskan playback yang mengalami kerusakan dan kita pasangkan playback baru. Type playbacknya adalah 155-177B , hasil setelah kita pasangkan pada mainboardnya :

mainboard-televisi-GoldStar-300x225

Playback televisi GoldStar :

Playback-154-177B-300x225

Kini setelah selesai semuanya kita coba hidupkan televisi GoldStar dan hasilnya ? Alhamdulillah televisi GoldStar sudah bisa hidup kembali. Langkah selanjutnya hanya tinggal menyetting level screen dan fokus untuk menyesuaikan tampilan pada layar monitor. Selesai sudah perbaikan untuk televisi GoldStar ini.








 sumber:
