berbagai kerusakan tv sony


1. TV Sony kv 2965 mati ada suara berdenging
    problem : tv mati ada suara berdenging
    Penyebab : tr hor out mati/short
    Solusi : ganti c 47uF/50v & c10uF/100v di power suply.ganti dioda R2KY, cek tegngan B+ 135v.ganti c1uF/250v di horisontal,tr hor out 4927. siap dionkan..
   Catatan : tr 4927 short di sebabkan tegangan b+ over
2. TV Sony KV 614B1 raster hilang
    problem : Raster hilang
    Penyebab : Resistor mati
   Solusi : Ganti R857 nilai aslinya 82K dekat FBT
   Catatan : Tv ini pakai IC Croma TDA8366,STR S6707 dan FBT 859-957-00
3. TV Sony croma cxa layar gelap redup sperti crt gk normal
    problem : gelap redup sprt crt g nrmal
    Penyebab : abl g nrmal
    Solusi : turut jalur abl mnju ke kroma, ada tr tempel biasanya mati short, ganti /lpas  trnya
4. TV Sony kv G14P1 gbr tak ada
    problem : tv hidup,suara normal,osd normal,gambar tak ada
    Penyebab : resistor abl open (nilai membesar)
    Solusi : ganti resistor abl,R 319
5.TV Sony KV21M9 gbr mengecil di tengah
   problem : Gambar megecil ditengah layar
   Penyebab : Rangkaian SMPS bermasalah
   Solusi : Ganti IC STR
  Catatan : hati-hati casis live.
6. TV Sony KP-FX43M61 gbr bermasalah
    problem : GAMBAR PROBLEM,WARNA KEDIP INPUT ANT / AV
    Penyebab : karena pindah lokasi TV,dan terguncang hebat,terkadang memory gambar ke reset
    Solusi : adjust data OPM-COM di service mode
7. TV Sony KV-HF21P50 gbr gelap
    problem : GAMBAR GELAP
    Penyebab : PROBLEM ABL IF
   Solusi : GANTI Q312 (2SA1162-G) DAN D315 (ISS355)
8. TV Sony KV-PG14 led kedip-kedip
    problem : PROTECT KEDIP 4X
    Penyebab : vertikal problem
    Solusi : transistor chip Q005 putus
9. TV Sony KV-M1420A tak ada suara
    problem : Ada gambar tapi tidak ada suara
    Penyebab : Kerusakan pada sound amplifier
    Solusi : Ganti IC201 TDA7345
10.TV Sony Sony - Goldstar STR
     problem : Lebih dari 24 jam STR rusak
     Penyebab : Optocoupler setengah rusak
     Solusi : Ganti optocoupler
11.TV Sony KVG14V1 garis di tengah agak keatas
     problem : Raster garis ditengah agak keatas
     Penyebab : Dioda (-15V) rusak
     Solusi : Ganti diode
12.TV Sony kv-2965 tak ada gambar, flyback bunyi
    problem : tidak ada gambar, flyback bunyi.
    Penyebab : R704 bagian G1 470K putus.
    Solusi : ganti R704 470K 1/2W.
13.TV Sony kv-2565 tr horz slalu jebol
     problem : transistor horizontal dalam hitungan detik selalu jebol.
     Penyebab : x-tal oscillator horz 500khz rusak.
     Solusi : ganti xtal oscillator B500F2 langsung OK.
     Catatan : ganti oscillator sesuai type(warna kuning), pernah coba warna biru nggak bisa dipakai.
14.TV Sony KP-E53MN11 tdk mau start
     problem : Power ada, tidak mau start
     Penyebab : IC regulator 12V mati
     Solusi : Ganti IC regulator 12V
15.TV Sony KV-G14B1 tdk ada gbr
     problem : ADA SUARA TIDAK ADA GAMBAR
     Penyebab : R SHORT
     Solusi : GANTI RESISTOR R857=82K
     Catatan : TV ini menggunakan IC program CXP85116B dan IC kroma TDA8366,STR s6707 dan IC vertikal LA7830.
16.TV Sony model lama tabung berkedip
     problem : tabung nyala berkedip kedip
     Penyebab : potensio keramik pada hstat rusak
     Solusi : pada potensio yg rusak diganti lampu pada setrika atau pd tespen
17.TV Sony: 20 wega tak ada raster
     problem : tak ada raster
     Penyebab : r0,01.socket crt
     Solusi : cek teg heater,socket crt
     Catatan : kalau teg tak ada ganti r dan cek soket crt kalau bermasalah, ganti aja bro!
18.TV Sony KV20XX gbr tak ada
     problem : POWER ON GBR NGGAK ADA HANYA RASTER, SUARA LANGSUNG GEDHE
     Penyebab : SUPPLY 5,5V KURANG
     Solusi : GANTI R627=4,7OHM

19. Tv Sony Suaranya Tidak Ada
Kerusakan:
tv sony dengan ic suara BA 5412 model KV 1485 GE tidak ada suara

solusi:
solder ulang ic suara dan jalur Att dari kaki no 6 yang berhubungan dengan dioda D.251 ikuti jalurnya sampe menemukan transistor Q.851 yang terletak di samping power suplay, solder semua jalurnya jangan sampe ada yang kelewat biasanya tv sony model lama yang satu ini solderannya sudah pada retak karna dimakan usia


20.Tv Sony Mati Total
Kerusakan:
Televisi Sony jika saya hidupkan tidak ada tanda-tanda kehidupan, tidak ada gambar maupun suara yang dikeluarkan dari televisi.

Perbaikan:
Perbaikan saya mulai dengan mengukur transistor horizontal dengan multitester, awal yang baik disini hasilnya positif transistor sudah dalam kondisi rusak . Saya gantikan Transistor Horizontal dan Televisi bisa hidup tetapi timbul masalah baru yaitu transistor mengeluarkan temperatur cepat panas. Maksudnya kalau sudah beberapa jam televisi  hidup terkadang transistor horizontal kembali rusak.

Televisi Sony ini menggunakan Transistor type 2SD 2578, sebelumnya saya pernah menggantinya dengan type lain dan tak pernah ada masalah. Saya coba ganti Transistor type 2SD2578 dengan type 2SD2580  Hasilnya Alhamdulillah semuanya bisa kembali normal.

Transistor 2SD2580 dan Transistor 2SD2581 yang saya gunakan untuk pengganti :

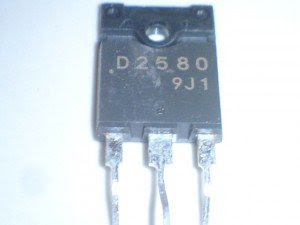

Transistor 2SD2580

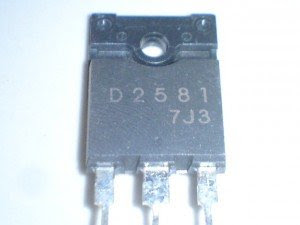

Transistor 2SD2581

Belilah transistor dengan kualitas yang baik, ini bisa ditanyakan langsung sama penjualnya ( mudah-mudahan jujur ). Sekarang ini banyak beredar transisitor kualitas jelek, jadi harus lebih teliti


21. TV SONY KV-DR29M61 GAMBAR GOYANG
Kerusakan:
Tv Sony KV-DR29M61 jika kita hidupkan tampak tampilan gambar goyang dari bawah ke atas alias tidak bisa diam, untuk sistem suara terdengar tidak ada masalah.

Model Tv Sony :

model tv sony kv-dr29m61


Perbaikan:
Kasus seperti ini mungkin akan sedikit merepotkan dalam pencariaanya karena seperti kita tahu mainboard tv Sony menggunakan banyak sekali komponen. Sistem rangkaian yang komplit dari sistem control, video serta audio, jadi untuk mempermudah kita mesti mengetahui blok mana saja yang mesti kita utamakan dalam proses pemeriksaan.Dari kasus kerusakan yang kita lihat sekilas ada dibagian blok video, seperti input dari ic crhoma mengalami penyusutan sehingga terjadi kelemahan / kurang kuat untuk menerima video output dari ic sistem penerimaan .

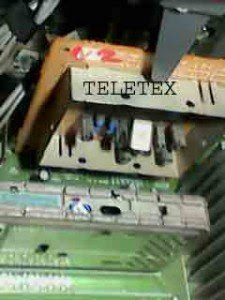

Tahap awal mesti kita lakukan sedikit resolder dibagian blok teletex karena sistem video terkait juga kebagian ini, poinnya ada di Ic untuk fungsi teletex, seperti ini bloknya :

modul-teletex

Tahap kedua kita lakukan penggantian capasitor untuk sistem video digital, ini ada di blok berikutnya, disana ada 3 buah capasitor dengan 2 nilai 10 uf/16 volt dan 1 dengan nilai 4,7uf/16 volt sayangnya kita tidak ada simpel gambar untuk modulnya tapi berikut ini lokasi slotnya :

video-digital

Posisi blok video digital mempunyai pelindung berupa alumunium , dan untuk mengganti capasitor yang tadi kita sebutkan mesti melepaskan 2 baut yang menempel tepat dibagian bawah alumunium-nya,, angkat dan baru terlihat modulnya. Setelah selesai kita lakukan penggantian 3 buah capasitor kini kita pasangkan kembali slot video digital ke tempat semula. Tahap akhir kini tinggal kita hidupkan tv Sony-nya dan hasilnya Alhamdulillah tampilan gambar tv Sony sudah kembali normal, tidak goyang lagi.


22. TELEVISI SONY KV-EX29M69 SUSAH HIDUPNYA
Kerusakan:
Televisi Sony KV-EX29M69 jika kita akan hidupkan terlihat lampu indikator kedap-kedip , setelah selang beberapa menit televisi baru bisa hidup. Setelah televisi bisa hidup tampilan gambar di layar monitor terlihat double dan selang beberapa menit mulai normal kembali.

Model televisi Sony :

model televisi Sony



Perbaikan:

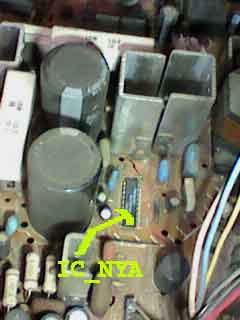

Tahap awal perbaikan kita mulai dengan memeriksa rangkaian power supply, di Mainboard televisi Sony mengadopsi 2 power supply yaitu 1 untuk logic/control dan 1 lagi untuk rangkaian penerima televisi dengan komponen terkait playback dan kawan-kawannya. Dari kasus kerusakan yang terjadi kita sudah bisa menebak kiranya ada dibagian mana letak kerusakannya ini berada di IC MCZ3001D. Segera kita lepaskan IC yang lama dan menggantikannya dengan IC yang baru, posisi di Mainboard bisa dilihat pada gambar berikut :

Mainboard-televisi-sony



Setelah IC MCZ3001 terpasang kini kita coba hidupkan televisi Sony ? Hasilnya Alhamdulillah televisi Sony sudah bisa hidup dengan normal / maksudnya langsung hidup tidak pakai nunggu. Sekarang tinggal mencari solusi untuk permasalahan kedua yaitu tampilan gambar yang double. Untuk yang satu ini kita adakan pemeriksaan dibagian Video dan bagian ini dilindungi oleh Alumunium, jadi lepaskan dahulu 2 buah baut nantinya akan kita temui modulnya . Tampilannya seperti ini :

Mainboard-televisi-sony-1

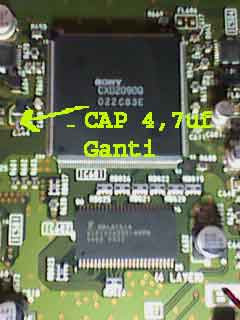

modul-video-televisi-Sony



Penggantian Capasitor 4,7uf/25 volt kita pasangkan dengan nilai 10uf/50 volt, setelah selesai kini kita coba hidupkan televisi Sony-nya dan hasilnya Alhamdulillah tampilan gambar sudah kembali normal. Selesai sudah perbaikan yang kita lakukan untuk televisi Sony ini, saatnya rapikan peralatan dan terima uang jasanya lalu pulang deh.


23. TELEVISI SONY KV2565MT MATI-TOTAL
Kerusakan:
Televisi Sony jika kita hidupkan cuma terdengar suara cuit dari dalam televisi, tidak ada gambar yang bisa kita lihat pada layar monitor apalagi suara di speaker-nya.

Model televisi Sony :

Televisi-Sony-KV2565MT-300x225



Perbaikan:
Adanya suara cuit dari dalam televisi itu disebabkan karena adanya komponen yang konsleting, untuk mengetahui lebih jelas kita adakan pengukuran pada komponen transistor horizontal. Kita gunakan multitester dengan batas ukur x10 dan tempelkan prob merah di ground sedangkan prob hitam di B+. Dari hasil pengukuran kita dapatkan transistor horizontal memang sudah dalam kondisi shot/ konsleting.

Proses penggantian segera kita lakukan yang sebelumnya kita lepaskan terlebih dahulu transistor yang mengalami kerusakan. Setelah transistor kita lepaskan kita coba hidupkan televisi-nya dan kita ukur tegangan B+ yang dalam kondisi normal 145 volt. Jika tegangan B+ mengalami kenaikkan maka mesti kita adakan perbaikan pada power supply dengan mengganti 2 buah capasitor dengan kapasitas 47uf/50 volt serta 10uf/160 volt. Posisi capasitor bisa kita lihat pada gambar berikut :

capasitor-power-supply-televisi-Sony-300x225

Apabila setelah kita lepaskan transistor horizontal tetap terukur shot maka mesti kita ganti Dioda Zener R2KM, posisi ada didekat soket pos horizontal.Setelah kita dapatkan tegangan B+ sudah normal yaitu 145 volt kini kita pasangkan transistor horizontal dengan type 2SC4927 dan selanjutnya kita hidupkan kembali televisi dan hasilnya ,Alhamdulillah kini televisi Sony telah kembali hidup .

Tampilan transistor 2SC4927 :

transistor-2sc4927-televisi-Sony-300x225

Sedikit info, apabila ingin mengganti type transistor dengan model lain bisa kita pergunakan type 2SD2580 atau 2SD2581



24. TELEVISI SONY GAMBAR KELUARNYA LAMA
televisi-Sony-300x225
Televisi Sony dengan usia pakai telah agak lama pastinya akan mengalami permasalahan seperti ini, dimana jika televisi sony kita hidupkan saat awal hanya suara yang dapat kita dengarkan setelah beberapa saat barulah gambar mulai muncul. Untuk kasus kerusakan ringan mungkin saja masih bisa kita lakukan perbaikan, akan tetapi untuk kasus berat tidak mungkin kita lakukan perbaikan.

Kenapa ada perbedaan televisi sony dengan model televisi lain ? seperti kita ketahui merk lain bila kita hidupkan gambar langsung muncul tidak seperti televisi sony kita harus nunggu sebentar. Hal ini dikarenakan adanya perbedaan dari sistem Video RGB, pada televisi Sony mengharuskan adanya feedback dari CRT untuk Chipset, setelah feedback diterima barulah gambar mulai muncul. Sedangkan pada televisi merk lain Video RGB adalah langsung, tidak ada feedback untuk Chipset-nya.

Kekurangan sistem feedback adalah jika kondisi CRT mengalami perubahan dalam hal ini nilai Katoda RGB. Dengan berkurangnya Katoda RGB membuat tegangan feedback menjadi tidak stabil dan berakibat Chipset tidak bisa memberikan output gambarnya. Sebenarnya wajar saja namanya juga alat semuanya ada batasan umurnya, sebagai acuan kita dalam usaha perbaikan ada baiknya jika kita mengetahui secara persis gejala kerusakan.

Poin dari ini adalah mengurangi waktu pemeriksaan, televisi Sony jika terjadi masalah seperti judul kita diatas itu karena berkurangnya katoda warna Hijau, untuk pertolongan pertama bisa kita bypass Resistor heater. Hal ini tidak bisa bertahan lama, terkadang kita sudah memberikan wejangan sama yang punya televisi-nya. Setelah kita lakukan bypass mungkin gambar agak cepat munculnya, tapi ini tidak akan berlangsung lama.

Setelah beberapa hari pasti akan terjadi seperti semula, perbaikan total hanya dengan mengganti CRT-nya dan seperti kita ketahui untuk saat ini sangatlah tidak mungkin karena suku cadang sudah tidak tersedia. Inti dari semuanya adalah tindakkan perbaikan untuk televisi Sony dengan kasus kerusakan seperti diatas adalah tidak bisa optimal.










 Insya Allah saya akan terus menambah/update koleksi catatan pengalaman perbaikan tv sony di sini
