berbagai kerusakan tv sanyo


HAL. 1
1. tv Sanyo box silver protect

    problem : mati protec , ada suara sebentar terus standby
    Penyebab : trafo flyback bocor
    Solusi : ganti trafo flyback
    Catatan : jika di ganti dengan flyback masih perlu setting v siz dan h siz
2. tv Sanyo dynamic LA76818A suara tak ada
    problem : SUARA NGgaK ADA, VOLUME UDAH MAX
    Penyebab : SETINGAN DATA KORUP
    Solusi : BUKA DATA CARI S.STE RUBAH 0
3. tv Sanyo dyamic protek
     problem : hidup sebentar kemudian protek
     Penyebab : biasa nya ter jadi perubahan pada hfc horisontal.abl atau heater yang mengakibat kan protek
     Solusi : dengan meng cut jalur protek yaitu cari r yang nilai nya 1k yg kejalur protek dari ic program insya allah tv normal
4. tv Sanyo cg21fs2 suara tak ada
    problem : gambar normal. suara hilang
    Penyebab : ic switching av seri LV 1116 N rusak.
    Solusi : ganti LV 1116 N.tv normal kembali.
    Catatan : AV out jika dimasukan ke amplifier suara tv bisa jalan.
5. tv Sanyo CAP3002 mati
     problem : MATI.DENGAN KONDISI TR.HOR SHORT. BILA DIGANTI TR.REG NYA ,TEGANGAN B+ MELUNJAK HINGGA 200V LEBIH
    Penyebab : KERUSAKAN PADA R555 47KOHM BAGIAN OPTOCOUPLER
    Solusi : ganti r555 47k ohm
6. tv Sanyo cgs21fs protek
     problem : protect
    Penyebab : flayback bocor
    Solusi : ganti flayback
7. tv Sanyo 14 inch tr horz jebol
     problem : mati dengan transistor horisontal jebol
     Penyebab : putus r47k bagian ic opto
     Solusi : ganti r47k
     Catatan : periksa juga ic opto
8. tv Sanyo protek, led kedip-kedip
     problem : tv ketika dinyalakan indikator nyala merah kedip kedip aja alias ter protek
    Penyebab : ternyata setelah dilhat dicium diraba dan ditelusuri letak kerusakan hanya pada flyback terprotek
    Solusi : ya ganti flyback pasti jos
9. tv Sanyo CG 21 XS 2 protec
     problem : TV terkunci pada posisi stand by.kalau power di on.TV mau hidup lalu mati lagi.protec
     Penyebab : kalau eeprom nya OK ,trus IC vertikal OK.B+ 5 volt nya OK.
     Solusi : lepas jemper J830 , atau ganti langsung FBT nya.

10.tv Sanyo Dinamic matot
     problem : Mati total
     Penyebab : Transistor Power supply short
     Solusi : Ganti transistornya
     Catatan : Ganti dengan tipe bu. . .
11.tv Sanyo N0. chasis AC6A1 tak ada suara
     problem : Tidak ada suara volume sdh max,Gambar bagus
     Penyebab : IC 3701 LV1116 rusak
     Solusi : Sebelum mengganti ic tersebut coba cara alternatif ini,lepas dulu ic nya,bersihkan kaki kaki bagian bawah ic nya pake cuter/amplas halus,lalu pasang kembali ic nya.kl suara masih belum keluar Ganti ic lv1116N,
    Catatan : klo spertpat susah di dpt cari ke SC nya,Bs jg lihat di blog nya mas alextro servis,http://alextro-service.blogspot.com/
12.tv Sanyo CG14SP1N matot
     problem : Mati total
     Penyebab : TR Horz konslet(B&E)
    Solusi : ganti TR Horz
13.tv Sanyo CG21XS2 FLAT SLIM 21 tak ada suara
     problem : TIDAk ADA SUARA
     Penyebab : MEMORI TIDAK BEKERJA SECARA NORMAL PADAHAL SETINGAN DATA OK
     Solusi : SETTING DATANYA DULU,KLO NGK BISA BARU GNTI IC MEMORI
    Catatan : UMTK MODEL SANYO SERING SaYa ALAMI RUSAK DATA/IC MEMORI
14.tv Sanyo CG21XS2 slalu balik ke posisi stndby terus
     problem : selalu balik ke posisi standby terus bila akan dinyalakan
     Penyebab : flyback-nya ada sedikit masalah kecil..perubahan kapasitas capasitor internal FBT
    Solusi : dengan cara meng-cut (memutus) jumper J830..yang menuju pin 23 dari IC LA76938 ( pin ini dinamakan: INT1/P.0) salah satu pin untuk mendeteksi / mengontrol bagian horisontal.

15. Tips kerusakan Sanyo QXXAVB488-QXXAVB500


Pertama kali mengerjakan model Sanyo dengan ic jungel/chroma/IF QXXAVB488 sulit sekali untuk mendapatkan skema atau data pin-out. Tetapi kami achirnya mendapat referensi menggunakan skema Sanyo dengan nomor part QXXAVB629 dimana menurut pengamatan kami pin-outnya hampir sama.


Berikut data pin-out QXXAVB629 :

Vcc IF 5v pin-8                Hvcc pin-22                V out pin-21
Vcc video 5v pin-26         H out pin-12               V ramp pin-25
Vcc video 9v pin             H AFT pin-15               V fb pin-24
                                      HFBP pin-27



IF in pin-6/7                      X-tal 4.43 pin-40               TV in pin-36
IF VCO pin-49/50               X-tal 3.58 pin-32                Ext in pin-34
IF PLL pin-51                     APC pin-35                        Sync in pin-39
IF out pin-52                     Killer pin-33
IF AGC pin-5
RF AGC out pin-4
AFT out pin-2



SIF in pin-3                              SDA/SCL pin-14/10

Ext audio in pin-47                   RGB out pin18/19/20
Audio out (direct) pin-48
Audio out pin-45

Service Mode
  • Tekan dan tahan tombol MENU pada TV
  • Tekan tombol "2" pada Remote
  • Tekan MENU pada TV atau Remote untuk keluar


White Balance adjustmen (remote)
  • Tombol "1" atau "4"  untuk adjust R cut-off
  • Tombol "2" atau "5"  untuk adjust G cut-off
  • Tombol "3" atau "6"  untuk adjust B cut-off
  • Tombol "7" atau "Recall" untuk adjust R drive
  • Tombol "8" ayai "0" untuk adjust B drive


Protektor (mikrokontrol QXXAVB686)

Pesawat akan mati protek jika bagian horisontal tidak kerja. Sirkit protektor disampling dari tegangan yang keluar dari flyback oleh pin-24 mikrokontrol.




Fine tuning
Untuk melakukan fine tuning harus melalui service-mode
  • Tekan dan tahan tombol MENU pada TV
  • Tekan tombol “4” pada Remote
  • Lakukan fine tuning dengan tombl VOL.
  • Tekan MENU pada TV atau remote untuk keluar


Mengganti ic memori

Jika ic memori diganti maka akan otomatis terisi data default dari ROM mikrokontrol. Pesawat mungkin akan bekerja tidak normal sebelum dilakukan re-adjustment.


16. Tv Sanyo Slim Suaranya Tidak Ada
Kerusakan:
Tv sanyo dengan kerusakan suaranya tidak bisa dibesarin dikecilin tapi osd volume jika kita tekan vol plus ikut naik dan kita tekan vol min ikut turun tapi naik turunnya osd tidak diikutin dengan suara siaran tvya alias suaranya tidak ada perubahan

Solusi:

ganti ic setereo LV 1116 N


17. TELEVISI SANYO DINAMIC MATI-TOTAL
Problem:
Televisi Sanyo sudah dari tempat servis lain, dimana sudah dilakukan penggantian flyback. Hasilnya televisi tidak bisa tahan lama, maksudnya Transistor horizontal-nya selalu rusak setelah beberapa jam dihidupkan.

Perbaikan:
Kasus kerusakan seperti ini mungkin saja terjadi, flyback baru tidak selalu sama seperti flyback bawaan ( aslinya ). Perbaikan saya mulai dengan mengganti Transistor baru kemudian lalu saya hidupkan Televisi Sanyo ? Setelah televisi hidup, saya sentuh Alumunium pendingin Transistor,  temperatur panas yang dari Transistor  horizontal terlalu cepat naik ( panas sekali ). Untuk mengatasi masalah ini saya lakukan penggantian beberapa nilai Capasitor dibagian pengaturan Horizontal.

Capasitor yang diganti adalah:

Capasitor dengan nilai 150 nF/200 volt diganti dengan nilai 470 nf/200 volt , lokasi yoke defleksi horizontal dibagian output ( kabel warna biru ).
Capasitor dengan nilai 4,7 nf /1,6kv diganti dengan nilai 7,4 nf /1,6 kv , ini dibagian colector transistor/ yoke defleksi horizontal input ( kabel warna merah ).



18. TELEVISI SANYO GAMBAR HIJAU BERGARIS
Kerusakan:
Televisi Sanyo jika kita hidupkan tampak gambar pada layar monitor berwarna hijau serta ada garis-nya

Pada kasus kali ini,, jarang jarang kejadian kerusakan yang seperti ini. Ternyata kerusakan di akibatkan karena rasa ingin tahu yang punya televisi, dia buka televisi dan mencoba memperbaikinya sendiri. Akhirnya malah tambah rusak. Seperti ini tampilannya:

televisi sanyo warna hijau bergaris




Perbaikan:
Setelah melihat kondisi televisi seperti ini, langkah pertama yang kita lakukan adalah memeriksa rangkaian RGB output dari chipset dan ternyata memang sudah dalam kondisi rusak. Televisi Sanyo ini memakai Chipset LA 76818A bisa di lihat pada gambar di bawah:



Sebelumnya kita coba cek IC EEPROM nya dahulu, karena bisa saja kasus seperti ini di sebabkan rusaknya ic eeprom. caranya adalah dengan melepaskan 1 pin ic eeprom-nya[ no 6 ] lalu kita hidupkan televisi-nya, Kalau ic eeprom-nya normal , televisi hidup dengan tampilan yang berbeda. Contohnya batas setting vertikal yang lebih lebar dari sebelumnya.

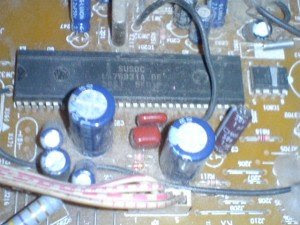

Disini karena memang kerusakan sudah bisa di pastikan dari IC LA 76818A maka segera di ganti selanjutnya kita coba hidupkan televisi? hasilnyaAlhamdulillah televisi telah normal kembali, gambar pada layar monitor sudah tidak hijau lagi.



19. MENGGANTI PLAYBACK TELEVISI SANYO DENGAN PLAYBACK TELEVISI LG
Kerusakan:
Televisi kondisi mati-total, tidak ada gambar maupun suara. Ada suara cuit dari mainboardnya, yang mengidikatorkan adanya komponen yang konslet. Televisi merk Sanyo Flat Slim 29 inc

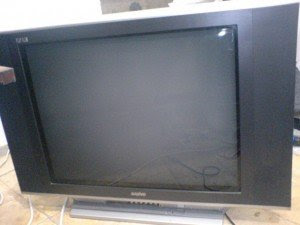

Televisi Sanyo Flat Slim



Perbaikan:
Pemeriksaan awal yang kita lakukan adalah pada Transistor Horizontal-nya, karena bisanya kalau ada bunyi cuit di mainboard berasal dari rusaknya Transistor . Tetapi ada juga yang disebabkan konsletnya Playback. Dalam kasus sekarang ini memangberasal dari rusaknya Transistor Horizontal, dan setelah diganti Transistor-nya baru ketahuan bahwa playback-nya juga rusak . Type playbacknya BSC 26-2629S, karena tidak ketemu type tersebut coba kita pakai persamaan yaitu type L40B18200. Televisi sudah bisa hidup, akan tetapi pada gambarnya ada gangguan disertai bunyi di playbacknya.

Ditambah dengan temperatur Transistor Horizontal yang cenderung cepat panas, hal ini memungkinkan Televisi tidak bisa hidup lama/ cepat rusak . Karena tuk mencari type yang sesuai memang susah, kita cari solusi dengan menggunakan Playback type 6174-5003 yang dipakai pada Televisi keluaran LG. Dengan memotong jalur Playback tentunya mengikuti Playback aslinya. Sebelumnya kita mesti perhatikan Pinout playback bawaan mainboard seperti contoh berikut:

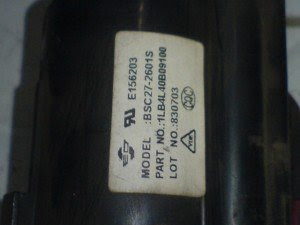

Playback Sanyo type BSC 26-2629                                                Playback LG 6174-5003

1 Colector                                                                                   1 Colector

2 B+                                                                                           2 B+

3 Nc                                                                                            3 +14 volt

4 Video 185 volt                                                                           4 – 14 volt

5 Afc                                                                                           5 Video 185volt

6 Abl                                                                                           6 Ground

7 Nc                                                                                             7 Nc

8 B Low                                                                                       8 28 volt

9 Heater                                                                                        9 Abl

10 Ground                                                                                    10 Heater

Dilihat dari pinout diatas memang ada beberapa kaki yang beda posisinya , disini mesti memotong jalur dan menjumper jalur tentunya. Supaya susunan pinoutnya mengikuti playback BSC 26-2629S . Bisa dilihat pada gambar berikut:

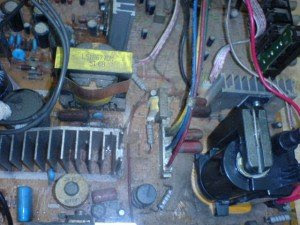

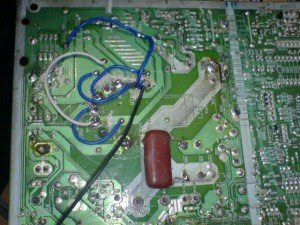

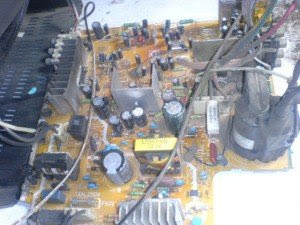

mainboard flat slim sanyo

Setelah posisi sudah sama, sekarang coba kita nyalakan televisinya. Hasil yang didapatkan adalah Televisi memang sudah bisa hidup, gambar sudah ada begitu pula dengan suaranya. cuma ada yang kurang sempurna yaitu pada lebar horizontal, dimana disini kurang lebar.

Tips untuk ini adalah menambahkan 1 buah Capasitor 4,7 nf/ 1600volt pada bagian Colector , dan satu lagi karena tegangan AFC pada playback 6174-5003 tidak ada , disini bisa di ambil dari kaki Heater [ pada gambar bisa dilihat pada kabel warna hitam ]. Gambar tampak atas mainboard dengan playback 6174-5003 setelah penggantian :

mainboard flat slim sanyo

playback 6174-5003

Setelah semua proses pemasangan selesai kini kita coba hidupkan televisi? hasilnya alhamdulillah televisi sudah kembali hidup, hasil gambar dalam keadaan normal .


20. TELEVISI SANYO POWER SUPPLY TROUBLE
Kerusakan:
Televisi merk sanyo, ketika kita hidupkan untuk pertama kali dimana kondisi komponen di mainboard masih dingin . Televisi tampak baik-baik saja, dalam artian semuanya berfungsi dengan baik. Namun setelah beberapa jam terkadang Televisi mati dengan sendiri-nya.

Perbaikan:
Sistem Power supply yang mesti kita periksa untuk pertama kali, Pada Televisi ini menggunakan IC STR W6753 sebagai komponen utamanya. Di saat kondisi IC STR W6753 sudah sangat panas,
Kita adakan pengukuran pada tegangan supply B-up untuk IC ini, hasilnya tegangan supply Spaning. Jadi inilah yang membuat sistem Regulator menjadi tidak berfungsi, dan membuat Televisi tidak bisa hidup pastinya.

Penggantian IC STR W 7653 tidak kita gunakan yang sejenis, melainkan kita gunakan IC STR W7654. Untuk Pinout-nya adalah sama persis, contoh IC STR W6754 pada gambar berikut:

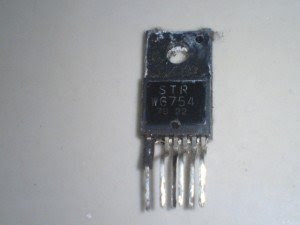

IC STR W6754

Hasil setelah diadakan penggantian dengan type STR W 6754, ALhamdulillah televisi Sanyo sudah kembali normal

Tips:
Bila kita mau mengganti IC STR W 6753 dengan STR W6754, jika tegangan supply sudah terlanjur masuk pada rangkaian power supply dan disimpan di dalam Capasitor, sebaiknya di kosongkan dahulu. Bisa menggunakan Lampu bohlam 20 Watt atau pakai elemen solder juga bisa. Diukur pakai multitester untuk memastikan kalau tegangan dalam Capasitor telah habis. Setelah itu barulah kita pasang IC-nya.

21. TELEVISI SANYO VERTIKAL GAMBAR MENYEMPIT
Kerusakan:
Jika Televisi kita hidupkan? tampak gambar pada layar monitor tidak penuh, ada penyusutan di bagian Vertikal.

Tampilan pada layar monitor

Perbaikan:
Kasus seperti ini memang sering terjadi pada Televisi merk Sanyo, faktor utama penyebabnya adalah Capasitor. Capasitor yang terpapar panas dalam waktu yang lama, membuat cairan Elektrolit di dalamnya menjadi berkurang. Perampingan mainboard Televisi yang menyebabkan Capasitor lebih cepat menguap, posisi komponen semakin padat/ berdekatan satu sama lain

Untuk memperbaiki kerusakan seperti ini adalah dengan mengganti Capasitor-nya. Kapasitas Capasitor yang dipakai di Televisi ini adalah 1000uf/35volt. Posisi Capasitor dalam mainboard setelah penggantian tampak pada gambar berikut:

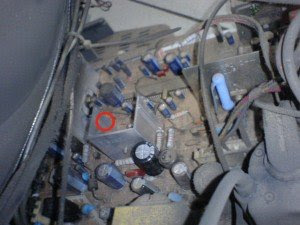

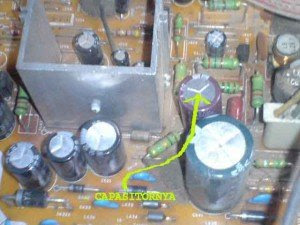

mainboard tv sanyo

Tanda lingkaran merah adalah Capasitor yang dimaksud. Setelah kita pasang dengan Capasitor yang baru, Televisi kita hidupkan? tampak gambar sudah penuh/ tidak menyempit. Tapi pada bagian atas gambar ada timbul beberapa garis putih , berarti masih ada kerusakan lain.

Garis putih bisa kita hilangkan dengan mengganti Capasitor dengan nilai 220uf/35volt. Letak Capasitor yang dimaksud ada pada gambar berikut:

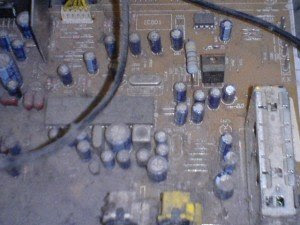

mainboard tv sanyo

Capasitor tepat berada di bawah lingkaran merah. Setelah kita ganti, langsung kita coba kembali menghidupkan televisi? Hasilnya Alhamdulillah gambar Televisi sudah kembali normal.

22. TV SANYO CG29SZ2 MATI-TOTAL
Kerusakan:
Tv Sanyo cg29sz2 kondisi saat saya coba tidak bisa hidup , informasi user sebelumnya hanya standby dan saat dibawah ke servis dikembalikan dalam kondisi demikian.

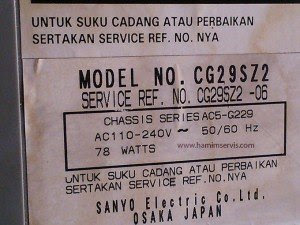

Modelnya :

sanyo-cg29sz2

Perbaikan:
Tahapan awal seperti biasa, buka dahulu casing penutup bagian belakang dan langsung lakukan pengukuran dibeberapa titik utama. Kaki capasitor filter tegangan jala-jala 310 volt dibagian primer terukur ada dan dibagian sekunder terukur tegangan B+ hanya 30 volt. Ini pertanda adanya komponen yang rusak seharusnya tegangan B+ 125 volt standarnya , saya periksa transistor horizontal type 2SD2499 yang menjadi penyebab drop tegangan B+ . Saat ini tegangan B+ sudah normal setelah saya gantikan transistor tersebut.

Kondisi tidak serta merta langsung kembali normal setelah transistor horizontal saya gantikan . Ternyata masih ada kerusakan lain yaitu sistem supply micom terlihat belum bekerja, ini terlihat dengan kasat mata dengan tanda lampu indikator yang tidak menyala. Saya ukur tegangan di area micom 0 volt yang seharusnya 5 volt , periksa sedikit demi sedikit dengan mengurut alur di papan PCB ( hanya jalur tegangan 5 volt ) akhirnya tertuju kebagian ic memory. Saya putuskan jalur supply utama tegangan 5 volt dari regulator yang terhubung ke beberapa titik rangkaian dan memang benar terjadi konsleting karena timah solder menyatu ( kaki capasitor smd ). Saya angkat timah soldernya dan sekarang kondisinya tegangan supply sudah benar yaitu 5 volt dan telah menyupply dengan baik ke ic micom dan ic memory.

75 persen sudah terselesaikan masih 25 persen lagi yang belum, kondisi sekarang persis seperti sebelumnya yaitu tv hanya bisa standby. Untuk melanjutkan perbaikan saya coba dalam kondisi arus listrik masuk ke rangkaian , ukur tegangan supply ke arah trafo untuk sistem triger horizontal, disini hanya terukur 12 volt. Sedikit saya mundurkan pembacaan jalur yang ada di papan PCB yang akhirnya melewati area vertikal, nah semakin terang jadinya. Sistem tegangan supply untuk ic vertikal adalah 24 volt dan benar adanya tegangan on-off setelah melewati sistem switch via transistor berasal dari tegangan ini.

mainboard-sanyo-cg29sz2

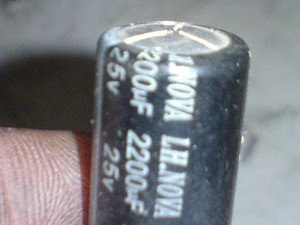

Penyebab drop tegangan 24 volt menjadi 12 volt ternyata hanya capasitor 470uf/35 volt, segera saya gantikan dengan nilai 1000uf/35 volt. Hasil setelah penggantian capasitor 1000uf/35 volt , Alhamdulillah tv sanyo sudah bisa hidup cuma masih ada masalah lain lagi. Tampilan gambar terlihat naik bagian bawah dan bagian atasnya malah ketinggian. Permasalahan ini ada diarea output vertikal, dan penyebabnya capasitor 10uf/50volt yang telah berubah nilai. Segera saya gantikan capasitor tersebut dan tampilan gambar sudah kembali normal, selesai sudah perbaikan yang saya lakukan


23. OPEN PROTEK TELEVISI SANYO CG21MS22
Kerusakan:
Televisi Sanyo type CG21MS22 dengan kerusakan ” bila dihidupkan sesaat terlihat lampu indikator berubah warna ( dari merah ke hijau ) dan tak lama kemudian kembali ke warna merah. Kalau saya paksakan berulang-ulang, terlihat ada tampilan dilayar monitor hanya bergaris horizontal. Area Vertikal terlihat yang menjadi penyebab kerusakan ini dan hasil ukur mengukur saya dapatkan tegangan supply sesaat televisi start 27 volt dan tak lama kemudian langsung drop menjadi 10 volt.

Perbaikan:

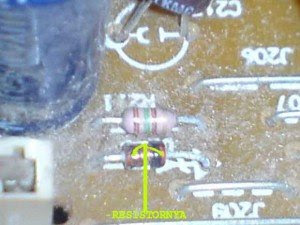

Dari hasil ini saya menyimpulkan terjadi protek pada sistem feedback area vertikal out, langkah yang saya ambil untuk memperbaiki adalah dengan melepaskan satu buah transistor SMD yang berada di PCB bagian bawah. Oh iya saya hanya melepaskan kaki Colectornya saja, dua kaki yang lainnya masih menempel di PCB ( Kode Q501 ) . Tampilan gambar biar lebih jelas :

mainboard tv sanyo

Hasil Akhir Alhamdulillah televisi Sanyo telah normal kembali . Sistem penerimaan televisi memang semakin canggih , dan walaupun demikian prinsip kerjanya tetaplah sama seperti teknologi sebelumnya. Pembacaan diagram layout PCB yang menjadi acuan saya untuk menentukan lokasi kerusakan, paling utama adalah area MCU ( sistem control ) bagian ini terkoneksi keberbagai area untuk mendeteksi error yang terjadi saat rangkaain mulai bekerja.


24. TV SANYO CG21EF2S GAGAL START
Kerusakan:
TV SANYO CG21EF2S saat di on-kan terlihat lampu indikator sesaat menyala dan beberapa detik kemudian padam

Model TV SANYO :

model-tv-sanyo-cg21ef2s

Perbaikan:
Langkah awal yang segera saya kerjakan adalah membuka  casing penutup dan setelahnya langsung saya lakukan pemeriksaan rangkaian PSU ( power supply unit ) , gejala yang tampak saat saya tes seperti power supply tidak bekerja dengan benar. Pemeriksaan switch on-off , hasilnya masih bagus dan saat saya ukur tegangan Capasitor filter masih tersimpan tegangan 310 volt . Hasil ini membuat analisa bahwasanya sistem PSU memang bermasalah titik poinnya berada di IC STRW 6753 . Untuk memastikan apakah memang benar IC tersebut yang bermasalah maka tahap awal yang saya ganti adalah Capasitor filter untuk sistem B-UP , nilainya 47uf/50 volt . Disini saya menggantinya dengan nilai 100uf.50 volt dan satu lagi saya juga mengganti Capasitor untuk sistem control nilai 1uf/50 volt.

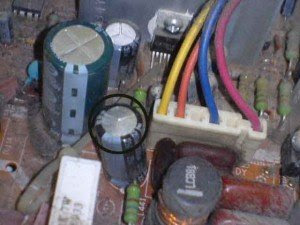

Posisi dalam gambar  :

psu-area-sanyo-cg21ef2s

Sebelum proses pelepasan Capasitor saya sudah menguras habis tegangan yang masih tersimpan di Capasitor , disini saya menggunakan elemen solder . Setelahnya saya ukur kembali dengan multitester dan masih ada sedikit sisa langsung saya shotkan dengan kabel multitester. Ini harus dilakukan supaya hal-hal yang tidak diinginkan tidak terjadi , Setelah selesai proses pemasangan Capasitor kini saatnya proses pengetesan , hasil akhirnya Alhamdulillah semuanya berjalan dengan lancar , sistem PSU ( power supply unit ) telah berfungsi kembali .


25. TV SANYO FLAT 29 EW TROUBLE
Kerusakan:
TV Sanyo flat saat kita hidupkan tampilan dilayar monitor terlihat tidak penuh pada sisi kanan dan kiri serta terlihat melengkung.

Perbaikan:
Tahap awal yang mesti kita periksa adalah bagian EW biasanya menggunakan transistor type biasa ( NPN /PNP ) atau ada juga yang menggunakan type FET. Komponen terkait yang biasanya terpasang adalah lilitan dan setelahnya baru terpasang resistor dan di kopel dengan capasitor ( nilai nanofarad ) dan dari sini baru masuk ke transistor untuk di atur besar kecilnya sistem ground. Untuk memastikan kita lakukan pengukuran satu demi satu komponen tersebut dan hasil akhirnya adalah untuk sistem control EW yaitu yang ada diarea horizontal komponen terkait semuanya masih dalam kondisi normal.

Karena sudah positif area EW baik-baik saja maka kita lanjutkan pemeriksaan ke arah driver untuk supply control EW, ini didapatkan dari IC Crhoma yang secara garis besar mewakili secara keseluruhan sistem penerimaan tv. Untuk mempermudah kita hidupkan tv sanyo dan kita lakukan pengukuran tepat di area driver dan tegangan yang terukur hanya ada 0,5 volt. Jadi semakin jelas kiranya komponen apa yang mengalami kerusakan, disini terpasang 1 transistor dengan model SMD dan untuk memastikan mesti kita lepaskan terlebih dahulu. Setelah terlepas dari rangkaian lalu kita ukur ulang dan hasilnya tegangan terukur menjadi 5 volt untuk kaki emitor dan 2,5 volt untuk kaki basis untuk colector terhubung dengan ground ( ini posisi tanpa terhubung ke kaki basis transistor EW ) .

ini tampilan transistor tersebut :

transistor-smd

Sebagai pengganti disini kita menggunakan transistor type S8550 dan inilah setelah kita pasangkan di mainboard :

mainboard-tv-sanyo

Hasil akhir yang kita dapatkan Alhamdulillah tv sanyo kini sudah kembali normal.


26. TV SANYO CG21YS22B MATI-TOTAL
Kerusakan:
Tv Sanyo CG21YS22B jika kita coba hidupkan tv tidak mau hidup, lampu indikator kita lihat tidak menyala lebih mudah kita bilang mati-total

Model tv Sanyo :

model tv sanyo cg21ys22b



Perbaikan:
Untuk mengetahui penyebab kerusakan langsung deh kita buka tv-nya, setelah terbuka lokasi pertama yang kita periksa adalah dibagian power supply. Tv ini menggunakan IC STRW 6753 sebagai switching tunggal untuk power supplynya, dan setelah kita amati lebih dekat ternyata telah terjadi hubungan singkat di IC STRW 6753. Secara fisik kita lihat IC STRW 6753 tidak terlihat pecah atau hangus tapi kalau kita lihat resistor ada 3 buah mengalami hangus, dan untuk mengetahui lebih jauh kita lakukan pengukuran dan hasil yang kita dapatkan adalah :

1 Resistor 0,68 ohm X 2 dalam kondisi putus, ini untuk sistem grounding IC STRW 6753

2 Resistor 1-2,2 ohm untuk Vcc IC STRW 6753 dalam kondisi putus

3 Resistor 100 ohm untuk pinout no 7  IC STRW6753 juga dalam kondisi putus

4 Dioda 4148 juga dalam kondisi shot/ hubung singkat

Tampilan power supply tv Sanyo CG21YS22B:

psu tv sanyo cg21ys22b

Dengan kondisi seperti ini bisa kita bilang 90 persen rangkaian power supply dalam kondisi parah dan untuk menanggulanginya mesti kita benahi dari komponen pendukung terlebih dahulu yaitu resistor serta dioda dan setelahnya barulah kita pasangkan IC STRW 6753. Saat melakukan pengetesan ada baiknya lepaskan tegangan supply untuk FBT dan lakukan pengukuran sesaat setelah power supply hidup, Power supply bekerja dengan baik jika tegangan untuk kanal FBT bernilai 125 volt.

Alhamdulillah setelah kita adakan pengukuran tegangan output sesuai yaitu 125 volt dan segera kita sambungkan kembali ke posisi semula yaitu ke jalur FBT. Kita hidupkan tv Sanyo lagi dan hasilnya tv Sanyo sudah kembali normal, tampilan gambar dalam kondisi bagus begitu pula untuk suaranya.



27. TV SANYO CG14DX28 KONSLETING
Kerusakan:
Tv Sanyo CG14DX28 dalam kondisi mati-total sesaat kita coba masukan aliran listrik malah terjadi konsleting.

Model tv Sanyo :

model tv sanyo cg14dx28




Perbaikan:
Konsleting itu bisa terjadi karena adanya komponen yang rusak dan ini berada di area regulator tegangan 300 volt, lokasi pemeriksaan ada di Dioda penyearah dan di mainboard ini ada 4 buah. Hasil yang kita dapakan kesemua dioda dalam kondisi baik, dengan hasil ini maka sudah jelas kerusakan ada di Ic switching dengan type STRW 6754 untuk lebih memastikan kita lepaskan Ic dari mainboard dan kita lakukan pengukuran di capasitor filter tegangan 300 volt. Hasil yang kita dapatkan setelah kita lakukan pengukuran dengan multitester adalah sudah tidak ada hubung singkat lagi/ konsleting.

Saatnya kita lakukan penggantian Ic STRW 6754 , ohh iya jika terlanjur memasukan aliran listrik harap di kosongkan terlebih dahulu arus listrik yang tersimpan di capasitor filter biasa bernilai 100-150 uf/450 volt dan satu lagi tegangan di capasitor filter tegangan b-up. Kini setelah kita pasangkan Ic STRW 6754 kita coba masukan aliran listrik dan hasilnya tv Sanyo tetap tidak mau hidup, tegangan b-up terukur berdenyut ? Kiranya ada komponen apa lagi yang mesti kita ganti. Kita periksa di area sekunder trafo , hasilnya dalam kondisi normal transistor horizontal serta dioda penyearah dalam kondisi baik.

Dengan poin ini memastikan kita komponen yang rusak masih di area primer trafo, karena terjadi konsleting ic STRW 6754 maka kita coba lacak ke kaki mana saja yang terjadi hubung singkat. Ternyata ada resistor untuk sistem ground dengan nilai 100 ohm yang dalam kondisi fisiknya baik/ tidak hangus tapi rusak. Segera kita lepaskan resistornya dan kita pasangkan resistor baru dan langsung kita coba masukan aliran listriknya ? hasilnya alhamdulillah sistem power supply sudah terlihat hidup dan tv Sanyo sudah kembali normal. Posisi resistor bisa dilihat pada gambar berikut :

psu-tv-sanyo



28. TV SANYO CW21KF2C SUKA MATI SENDIRI
Kerusakan:
Tv Sanyo CW21KF2C jika kita coba hidupkan awalnya terlihat normal, gambar dan suara berfungsi dengan baik tetapi terkadang tv suka mati sendiri. Waktu matinya tv tidak tentu kadang-kadang setelah agak lama tv dihidupkan, terkadang hanya hitungan menit tv langsung mati lagi.

Model tv Sanyo :

Model tv sanyo CW21KF2C


Perbaikan:
Perbaikan awal kita mulai dengan mengadakan resolder/ solder ulang dengan menambahkan timah di beberapa kaki komponen yang mengalami retak, ini bisa menjadi penyebab utama kerusakan yang di alami tv Sanyo ini. Poin utama ada di kaki Ic PSU/ power supply unit disini menggunakan STRW6754 dan memang kita lihat dengan jelas adanya keretakan timah solder, setelah kita lakukan solder ulang kita coba hidupkan tv Sanyo-nya dan hasilnya tetap seperti semula.

Karena resolder tidak membawa hasil maka tahap lanjutan adalah dengan mengganti Ic STRW6754 , Setelah terpasang Ic STRW6754 kita coba hidupkan tv Sanyo lagi dan hasilnya Alhamdulillah semuanya sudah kembali normal, tv Sanyo sudah tidak mati-mati lagi. Karena permasalahan sudah di ketahui maka sedikit kita lakukan resolder di kaki komponen di antaranya , Ic regulator dan Ic vertikal serta Transistor penguat video. Tampilan Ic STRW6754 di mainboard :

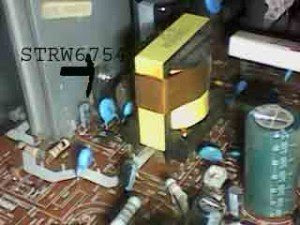

Ic-STRW6754-di-mainboard

Selesai sudah perbaikan yang kita lakukan untuk tv Sanyo ini,,mungkin anda menemukan permasalahan yang sama dalam usaha perbaikan tv dengan model ini ??? semoga coretan kita ini bisa bermanfaat, amien

29. TELEVISI SANYO CG20KX1 GAMBAR GARIS VERTIKAL
Kerusakan:
Televisi Sanyo CG20KX1 jika kita coba hidupkan cuma terlihat garis vertikal pada layar monitornya, suara sama sekali juga tidak keluar dari speakernya. Jika kita pindahkan chanel terlihat kedip sesaat dan tampil lagi garis vertikalnya.

Model televisi Sanyo :

model televisi sanyo



Perbaikan:
Tampilan hanya garis vertikal yang terjadi pada televisi biasanya secara umum disebabkan adanya kerusakan di Ic Vertikal . Televisi sanyo menggunakan Ic vertikal type LA78040B dan untuk memastikan apakah Ic memang rusak kita lakukan pengukuran. Poin awal kita periksa apakah tegangan supply 24 volt , tegangan ini sebagai sumber utama untuk Ic LA78040B supaya bisa beroperasi/ bekerja.

Hasil yang kita dapatkan tegangan 24 volt dalam kondisi normal, langkah selanjutnya kita lakukan pengukuran pada bagian Vertikal out letaknya pada soket Yoke defleksi yang ada di mainboard. Disini kita dapatkan tegangan sebesar 6 volt, jauh dari yang semestinya yang seharusnya 12-13 volt . Kita lanjut ke bagian tegangan B-up Ic vertikal dimana tegangan ini di supply dari tegangan 8 volt. Dan hasilnya kita dapatkan hanya ada 4,5 volt, jadi letak permasalahan ada pada bagian regulator.

Langsung kita cek bagian regulator dan hasilnya ternyata timah solder retak, dengan kejadian ini Colector transistor tidak mendapatkan tegangan sehingga proses penstabilan menjadi tidak beroperasi. Posisi transistor yang kita maksud bisa dilihat pada gambar berikut :

regulator televisi sanyo

Segera kita lakukan solder ulang pada bagian regulator serta beberapa titik pada bagian kaki playback serta bagian power supply. Setelah selesai kini kita coba hidupkan televisi Sanyo dan hasilnya Alhamdulillah semuanya sudah kembali normal. Televisi Sanyo sudah terlihat lagi tampilan gambar serta suaranya, selesai sudah perbaikan yang kita lakukan untuk televisi ini .



30. TELEVISI SANYO CG21VF1 GAMBAR HANYA TERBUKA SEDIKIT
Kerusakan:
Televisi Sanyo jika kita hidupkan hanya terlihat gambar beberapa cm saja di layar monitornya, apabila sudah agak lama televisi hidup gambar mulai agak meninggi sedikit.

Model televisi Sanyo :

model televisi Sanyo CG21VF1



Perbaikan:
Untuk mengetahui komponen apa yang menjadi penyebab kerusakan adalah tidak sulit untuk kasus seperti ini, karena jika kita buka televisi dan melihat mainboard secara seksama akan tampak dengan jelas komponen yang mengalami kerusakan yaitu Capasitor untuk sistem vertikal . Mainboard televisi Sanyo-nya bisa kita lihat pada gambar berikut :

mainboard televisi Sanyo cg21vf1

Lokasi capasitor bisa dilihat pada gambar berikut :

lokasi capasitor sistem vertikal mainboard televisi sanyo

Capasitor yang dipergunakan berkapasitas 1000uf/50 volt, kalau dilihat pada gambar kita sudah adakan penggantian untuk capasitor-nya. Kini tinggal kita lakukan pengetesan , kita coba hidupkan televisi Sanyo-nya dan hasilnya Alhamdulillah tampilan gambar sudah kembali normal. Itulah sekilas perbaikan televisi Sanyo yang kita lakukan tentunya sangat mudah dan bisa di ikuti apabila menemukan kerusakan yang persisi seperti ini.


31. TELEVISI SANYO CG21YS2 TIDAK ADA GAMBAR
Kerusakan:
Televisi Sanyo jika kita hidupkan cuma terlihat lampu indikatornya saja yang menyala, pada layar monitor sama sekali tidal ada gambar yang dikeluarkan apalagi suaranya.

Model televisi Sanyo :

model-Televisi-Sanyo-CG21YS2-300x225



Perbaikan:
Untuk memperbaiki kerusakan seperti ini langkah pertama kita mulai dengan memeriksa tegangan B+ yang dalam kondisi normal adalah 125 volt. Dalam pengukuran dengan multitester kita dapatkan tegangan mengalami drop, itu terlihat ketika televisi mau hidup/ start-up. Dengan tegangan awal yang terlihat normal itu bisa memastikan kita transistor horizontal masih dalam kondisi bagus, jadi kemungkinan kerusakan ada komponen lain dimana masih di area horizontal.

Satu-persatu kita adakan pemeriksaan dari komponen capasitor area colector playback sampai dengan dioda recovery, hasil pemeriksaan semuanya masih dalam kondisi bagus. Jadi cuma satu yang belum kita periksa adalah playback, dan memang benar setelah kita coba lepaskan dari CRT kabel output HV-nya tidak terlihat percikan tegangan sisanya.

Segera kita lepaskan playback dari mainboard untuk memasangkan playback baru, ada kesulitan disini dimana kita tidak menemukan type playback sejenis/ sama jadi kita coba memakai type lain. Model asli playbacknya bisa dilihat pada gambar berikut :

Playback-BSC-27-7601S-300x225

Type playback Sanyo varian sebelumnya sebagai playback pengganti bisa kita lihat pada gambar berikut :

Playback-L40B15300-300x225

Hasil setelah kita pasangkan dan kita lakukan pengetesan kita dapatkan televisi mau hidup cuma terlihat tampilan gambarnya melebar pada semua bagian horizontal maupun vertikal. Kita coba untuk setting ulang melalui mode servis tetap tidak membawa hasil, hanya ada perubahan sedikit. Untuk mengatasi ini kita pakai cara lain yaitu dengan mengganti capasitor defleksi horizontal output, pada bawaan mainboard memakai nilai 390nf/400 volt dan kita ganti dengan nilai yang lebih besar yaitu 680nf/400 volt.

Kini setelah capasitor kita ganti alhamdulillah televisi Sanyo sudah kembali normal tampilan gambarnya, adapun untuk membuka mode servis kita gunakan remote tekan tombol menu lalu tekan volume up di panel televisi. Setelah terbuka bisa gunakan tombol sleep dan mute untuk memilih option dan volume up dan down untuk merubah paramater option-nya.

32. TELEVISI SANYO CG21MS22 GAMBAR MELIPAT BAGIAN ATASNYA
Kerusakan:
Televisi Sanyo jika kita hidupkan tampilan pada bagian atas gambar terlihat melipat sedangkan pada bagian bawahnya tidak penuh/ hitam .

Model televisi Sanyo :

model-Televisi-Sanyo-CG21MS22-300x225



Perbaikan:
Hasil gambar yang mengalami gangguan yang seperti ini ada pada bagian sistem vertikal, kemungkinan ada capasitor yang mengalami kerusakan. Hal itu benar adanya setelah kita buka televisi Sanyo-nya sudah bisa kita lihat dengan jelas lokasi capasitor yang mengalami kerusakan. Posisi untuk vertikal output dari yoke defleksi, kalau mau lebih jelas bisa kita lihat pada gambar berikut :

mainboard-televisi-Sanyo-CG21MS22-300x225

Capasitor-vertikal-output-mainboard-televisi-Sanyo-CG21MS22-300x225

Perbaikan untuk ini adalah dengan mengganti Capasitor 2200 uf/50 volt dan setelah kita pasangkan Capasitor baru kita coba hidupkan televisi Sanyo-nya ? hasilnya Alhamdulillah televisi Sanyo tampilan gambarnya sudah kembali normal.




33. TELEVISI SANYO CG21YS2 SUARA TIDAK ADA
Kerusakan:
Televisi Sanyo jika kita hidupkan tampilan gambar pada layar monitor baik-baik saja yang tidak ada suara di speaker, kita coba besarkan volume tetap tidak ada suara sama sekali.

Model televisi Sanyo :

model-Televisi-Sanyo-CG21YS2



Perbaikan:
Fungsi pengaturan suara pada televisi ini menggunakan Ic Lv1116 dengan model SMD/ kecil dan pada kasus yang terdahulu/ atau pernah kita temui dengan permasalahan yang berbeda tetap saja disebabkan oleh Ic ini. Kemungkinan untuk permasalahan kali ini juga disebabkan oleh Ic Lv 1116 ini dan untuk memastikan kita coba periksa Ic ini dengan cara melihat pin output untuk input amplifier dan menghubungkan langsung dari line output dari Ic Chipset,

Langkah ini hanya untuk memastikan bahwa kerusakan memang dari Ic Lv1116-nya bukan dari Ic Chipset-nya, dan dari hasil pemeriksaan memang benar kerusakan ada pada Ic Lv1116 dan segera kita adakan penggantian . Persiapan untuk melepaskan Ic Lv1116 dengan cara menggunakan solder uap, Ic Lv 1116 secara kontruksi pemasangan dilekatkan lem pada bagian bawahnya jadi menambah susah untuk melepaskan Ic ini dari mainboard.

Posisi Ic Lv di mainboard bisa dilihat pada gambar berikut :

posisi-Ic-Lv1116-di-mainboard-tampak-atas-televisi-Sanyo-CG21YS2-300x225

Setelah Ic Lv1116 kita lepaskan kini kita pasangkan Ic Lv1116 yang baru dengan cara yang sama yaitu dengan menggunakan solder uap yang sebelumnya sudah kita berikan cairan losfett. Tampilan di mainboard setelah diadakan penggantian Ic Lv1116 bisa dilihat pada gambar berikut :

ic-lv1116-mainboard-televisi-Sanyo-CG21YS2-300x225

Saatnya kita coba hidupkan televisi Sanyo-n untuk melihat hasil perbaikannya, Alhamdulillah fungsi suara sudah kembali normal.


34. TELEVISI SANYO CG14P1G HANYA RASTER SERTA VERTIKAL NYUSUT
Kerusakan:
Televisi Sanyo jika kita hidupkan hanya terlihat raster serta ukuran vertikal menyusut/ pendek, tidak ada satu siaran yang bisa kita lihat pada layar monitor-nya.

Model televisi Sanyo :

model-Televisi-Sanyo-CG14P1G-300x225



Perbaikan:
Awal perbaikan kita adakan pemeriksaan kondisi timah solder ini sangat penting mengingat usia pakai televisi yang terbilang sudah agak lama. Hasil pengamatan memang benar telah terjadi retak pada beberapa titik diantaranya pada bagian Ic Vertikal,Ic Regulator dan beberapa Resistor. Kita lakukan solder ulang pada bagian tersebut dan setelahnya bisa kita coba kembali hidupkan televisi Sanyo-nya.

Dari hasil penyolderan ulang kita dapatkan ? alhamdulillah kini televisi Sanyo sudah berfungsi seperti biasanya, Posisi Ic Regulator yang menyebabkan kerusakan ini bisa dilihat pada gambar berikut :

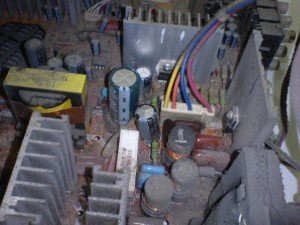

mainboard-televisi-Sanyo-CG14P1G-300x225

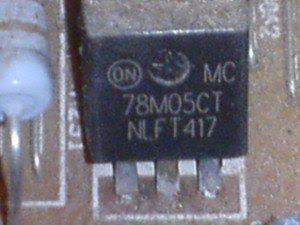

Ic Regulator-nya :

ic-regulator-5-volt-mainboard-televisi-Sanyo-CG14P1G-300x225

Begitulah, tentunya sangat mudah bukan untuk memperbaiki kerusakan yang terjadi pada televisi Sanyo ini. Tidak memerlukan penggantian suku cadang hanya dengan menambahkan timah solder saja.



35. TELEVISI SANYO CG21YS2 GAMBAR PENDEK
Kerusakan;
Televisi Sanyo jika kita hidupkan tampilan pada layar monitor tidak penuh, lebih mudah kita bilang pendek apabila sudah agak lama mulai agak meninggi sedikit.

Model televisi Sanyo :

model-Televisi-Sanyo-CG21YS2-300x225


Perbaikan;
Permasalahan gambar yang tidak penuh/ pendek itu disebabkan karena tidak berfungsinya capasitor pada bagian vertikal output. Untuk kasus kali ini setelah kita buka televisi dan membersihkan mainboard dari debu dapat kita lihat capasitor mengalami perubahan bentuk/ agak melendung pada bagian atasnya. Dan setelah kita lepaskan dari mainboard dan kita lihat jalur yang terhubung dengan capasitor ini adalah untuk jalur vertikal output.

Capasitor yang dipergunakan mempunyai kapasitas 2200 uf/50 volt dan ada satu lagi dengan kapasitas 1000 uf/25 volt untuk filter tegangan control ic logic. Penggantian capasitor segera kita lakukan dan sebelumnya kita lihat beberapa titik solderan yang mungkin mengalami retak. Posisi capasitor di mainboard bisa kita lihat pada gambar berikut :

capasitor-2200-uf50-volt-vertikal-output-mainboard-televisi-sanyo-300x225

Tampilan capasitor yang rusak bisa dilihat pada gambar berikut :

capasitor-2200uf50-volt-melendung-pada-bagian-atasnya-300x225

Setelah selesai kita pasangkan kedua capasitor kini kita coba hidupkan televisi Sanyo-nya dan hasilnya alhamdulillah semuanya telah kembali normal. Ada yang kurang benar sedikit setelah kita perhatikan gambar yang ditampilan cenderung agak melebar keatas jadi tidak sama dengan bagian bawahnya. Untuk mengatasi masalah ini kita coba buka servis menu-nya dengan cara Menu di remote dan kita tekan tombol volume up di televisi.

Setelah terbuka servis mode-nya kita rubah parameter V- size kita turunkan ketinggian gambar dan kita rubah V-pos, jika telah terlihat sama barulah kita tinggikan kembali. Untuk merubah option dalam servis mode gunakan tombol sleep dan mute dan untuk merubah parameter-nya kita gunakan volume up atau down.

Selesai sudah proses perbaikan yang kita lakukan ,televisi Sanyo kini telah dapat dinikmati kembali.


36. TELEVISI SANYO CG21CE1 SUSAH HIDUP
Kerusakan:
Televisi Sanyo mengalami kerusakan dengan keadaan jika kita coba hidupkan terkadang mau hidup tapi terkadang sangat susah untuk dihidupkan, jika memang mau hidup gambar yang dihasilkan tidak sinkron.

Model televisi Sanyo :

model-Televisi-Sanyo-CG21CE1-300x225



Perbaikan:
Tanda-tanda awal yang bisa kita lihat pertama kali televisi dihidupkan cuma terlihat lampu indikator yang berubah warna dari merah ke hijau, gambar tetap tidak tampil pada layar monitor. Kejadian terus saja seperti itu setelah kita coba berulang-ulang,untuk memastikan letak kerusakan segera kita adakan pemeriksaan. Power supply kita ukur outputnya satu persatu dengan poin utama pada output tegangan 125 volt/ B+ dan hasil yang kita dapatkan dalam keadaan normal.

Begitu pula dengan output yang lain 12 volt maupun 24 volt, bisa kita pastikan tidak ada masalah pada poin ini. Langkah pemeriksaan kita lanjutkan pada bagian ic chipset dengan type LA76931A DE56S1 , kita adakan pengukuran tegangan masuk ke ic ini. Tegangan 5 volt untuk logic dalam keadaan normal , ada satu yang mencurigakan yaitu tegangan b-up untuk osilasi horizontal yang hanya terukur 4 volt. Tegangan ini didapat dari tegangan 12 volt yang telah diberi Resistor dan dipasangkan dioda zener dan mendapatkan tegangan output 6,2 volt. Dari tegangan 6,2 volt ini diberi resistor lagi dengan nilai 18o ohm setelahnya baru diberikan ke ic chipset-nya.

Untuk memastikan kalau memang dari sini penyebab kerusakan televisi ini maka kita coba berikan resistor tambahan dengan nilai yang sama yaitu 180 ohm dengan pemasangan secara pararel sehingga hambatan menjadi 90 ohm. Hasil setelah kita pasangan resistor tambahan kini kita coba hidupkan televisi ? Hasilnya alhamdulillah televisi Sanyo sudah bisa hidup kembali. Posisi resistor yang kita maksud bisa dilihat pada gambar berikut :

chipset-televisi-sanyo-300x225

resistor-180-ohm-mainboard-televisi-sanyo-300x225

Itulah perbaikan yang kita lakukan untuk televisi ini, itu setelah kita lakukan pemeriksaan dengan waktu yang agak lama. Syukurnya bisa ketemu penyebab utama kerusakan ini, kini televisi sanyo sudah kembali normal.















Insya Allah saya akan terus menambah/update koleksi catatan pengalaman perbaikan tv sanyo di sini

17 comments:

  1. kang mau tanya tv sanyo layarnya merah berbias kira kira apanya yang rusak ya

    ReplyDelete
    Replies
    1. coba cek satu persatu komponen-komponen di rangkaian RGB, ferutama transistor nya!!!

      Delete
  2. tv Sanyo CG14SP1N mohon pencerahan mas bro gambar muncul di sela2 tulisan menu kalau menu lenyap gambarpun ikut hilang layar hanya hitam pekat suara masih ok.thanx

    ReplyDelete
    Replies
    1. Raster gelap dan ada OSD

      1. Sinyal video CVBS atau sinyal luminace jalur terputus tidak masuk ke ic video-chroma. dapat disebabkan karena kerusakan AV switch
      2. IC video-chroma terkunci pada posisi AV-in. Kerusakan disebabkan dari bagian mikrokontrol atau AV switch
      3. IC video-chroma terkunci pada posisi MUTE. Kerusakan pada kontrol video muting
      4. IC video chroma terkunci pada posisi OSD. Tegangan pada pin-F/B dari mikrokontrol normalnya adalah nol

      Delete
  3. Mas Paimo, TV Sanyo CG20KX2, Problem : Pertama vertikal berkurang 5 cm atas&bawah dan bagian atas ada garis horizontal sehingga gambar lonjong walaupun masih bisa ditonton. Sekarang vertikal hanya 3 cm saja. Mohon Pencerahan Mas. Terima Kasih.

    ReplyDelete
  4. kebanyakan yg rusak ic vertikalnya. Tapi cek teg vcc nya (24v) dulu, jika normal kemungkinan ic vert nya yg rusak

    ReplyDelete
  5. saya pengen tanya tv sanyo saya type cg14kx2 bila dinyalakan bisa sekitar beberapa menit kemudian mati dan sebelum mati gambar tv bergetar dan setelah tidak beberapa lama tv hidup lagi sendiri, kira2 apa ya yang rusak? mohon jawabanya terima kasih

    ReplyDelete
    Replies
    1. coba resolder dahulu kaki-kaki komponennya

      Delete
  6. kang mau tanya ... saya punya tv sanyo tipe cg14sp1 tiap di nyalain pertama kali di speaker ada bunyi ciuuutttt...... gambar pun ikut bergetar dan bergaris... setelah skitar 3-4 menit gambar dan swara kembali normal... udah saya cek tegangan vertikal dan b+ normal saya ganti elko2 masih aja sama saya coba ganti fbt masih aja sama ndak ada perubahan... saya ganti juga ICvertical dan IC audio masih juga dak ada perubahan... mohon bantuanya kang... trims...

    ReplyDelete
  7. kang mau tanya...saya punya tv sanyo dinamic stream 21" tidak mau start mohon bantuannya terimakasih

    ReplyDelete
    Replies
    1. kang mau tanya...saya punya tv sanyo dinamic 21" tidak mau start/ stanby terus, mohon bantuannya terimakasi

      Delete
    2. coba pelajari artikel di >>> http://paimosubroto.blogspot.com/2014/12/tv-sanyo-standbyprotek.html

      Delete
  8. boos kalo RGB tak ada tegangan biasanya yang rusak bagian apa

    ReplyDelete
  9. boos kalo RGB tak ada tegangan biasanya yang rusak bagian apa

    ReplyDelete
  10. Salam kenal kmawon....
    Mator sembah nuwo n atas ilmunya...

    ReplyDelete
  11. mas paimo. sy punya servisan sanyo CG21YS2,problem start led merah ,2 detik langsung mati total, area psu sudah sy rehab semua termasuk STRW 6754, mohon dibantu solusi. terima kasih.

    ReplyDelete
