berbagai kerusakan tv samsung


HAL. 1
1. tv samsung model lama 14" channel pindah sendiri dan terdengar suara berderit
    problem : channel pindah sendiri secara terus menerus sehingga di layar tampak kelap kelip sperti   lampu flip flop. slain itu juga terdengar suara berderit.
    penyebab : channel pindah - pindah sendiri karena tombol channel down nya yg rusak alias terhubung. dan suara berderit disebabkan ada loncatan api dari kabel teg tinggi fbt ke terminal(solderan kumparan defleksi),mungkin karena isolasi kabel fbt tersebut terdapat lubang walo tak tampak mata alias bocor.
    solusi : langsung diganti aja tombol channel down yg rusak tadi. dan jauhkan kabel fbt tadi dengan  terminal kumparan defleksi dengan cara diikat ato cara yg lain agar jaraknya jauh shingga tak  menimbulkan loncatan api.(itu klo tak punya lem untuk menambal kbel yg bocor).
2. tv samsung cs5085
    problem : gbr vert bagian bawah kurang, slain itu juga disertai dgn garis-garis tak menentu serta timbul suara melengking
    penyebab : elco ada yg rusak
    solusi : gnti c407(330mikrof/50v)
3. tv samsung sv-2050j
    problem : gbr tampak flicker dgn bergetar disertai garis-garis tebal berwarna gelap
    penyebab : elco ada yg kering ato melembung
    solusi : gnti c708(220mikrof/50v), c517 & 518(100mikrof/160v)
4. tv samsung cs-21a630bl gbr separuh layar
    problem : gbr hanya separuh layar saja
    penyebab : d303(in4004) bermasalah
    solusi : gnti dioda ini. diukur bagus, tpi saat diberi teg baru ketahuan klau outputnya error
5. tv samsung cs 21k30ml gbr di layar cuma skitar 10 cm
    problem :  gbr di layar cuma skitar 10 cm tak penuh atas bawah, layar disertai garis putih horz di tengah layar
    penyebab : vertikal tak bekerja maximal
    solusi : lilitan defleksi vertikal putus sebelah. stlah dibongkar dan sambung lagi tv jadi normal
6. tv Samsung CS-29M21MQUXXSE blanking
    problem : Blanking
    Penyebab : Micon pada ngepong,
    Solusi : Solder ulang.!
7. TV Samsung flat 17inci horz mati terus
     problem : horisontal mati terus
     Penyebab : yoke konslet
     Solusi : angkat email ll bersihkan dg thiner lem lg dg alteco 1/1
     Catatan : beli yoke lagi kemahalan
 8. TV Samsung 21 flat blanking hijau
     problem : pertama gambar normal, kira-kira dua menit blanking hijau,
     Penyebab : bag RGB tegangan ada yang tidak normal
     Solusi : tr RGB di bersihin, kalau ada yg bermasalah diganti aja.
9. TV Samsung tda 9381 series gbr gelap raster tipis
    problem : gambar gelap raster tipis
   Penyebab : capasitor abl colector tr horz tdk kerja atau rusak
   Solusi : ganti dengan yang baru sesuai dengan nilai aslinya. tegangan di capasitor yang semestinya harus 2-4,5 volt
   Catatan : sering terjadi pada samsung pada generasi diatas zoom visian dan bodinya warna silver
 10.TV Samsung Slim fit matot
      problem : SAMSUNG 21Z40 Mati Total
      Penyebab : tidak adanya tegangan pada Trafo Output Switching sehingga TV mati total
      Solusi : untuk model TV ini kebanyakan kerusakan tersebut disebabkan oleh putusnya resistor antara sumber tegangan AC dengan diode penyearah untuk supply IC STR W6750.
11.TV Samsung CB-3338Z mati, flyback bunyi
     problem : Mati,flyback bunyi.
     Penyebab : transistor horizontal rusak(short col-emi)
     Solusi : ganti transistor hor D2125 dgn yg original,jangan ganti dgn sembarang trans hor karena akan tampak gambar geser ke kiri dan tidak bertahan lama.
12.TV Samsung Flat_channel pindah-pindah sendiri
     problem : Channel Pindah-pindah sendiri
    Penyebab : Shortnya dioda zener pada pin key input
    Solusi : ganti dioda zener tersebut nilai 3,6V
    Catatan : Samsung flat 14 inchi, single chip TDA 9381 PS
 13.TV Samsung 29xxxx gbr gelap separuh kebawah
     problem : suara normal,gambar gelap separuh kebawah
     Penyebab : ic vertikal rusak
     Solusi : ganti ic la78045
     Catatan : la78045 bisa diganti la78041
14.TV Samsung CS21A630BL gbr separuh ke bawah
     problem : gambar hanya separuh ke bawah
     Penyebab : dioda dekat ic vertikal rusak
     Solusi : ganti dioda in4004
15.Samsung slim 21 chasis KSCA led hijau kedip-kedip terus
KASUS :
  • Samsung slim 21 chasis KSCA dengan TDA12120
  • Problem saat dihidupkan led hijau kedip-kedip terus dan layar tetap gelap.

TEORI :
  • Pada teve yang normal led hijau kedip-kedip pada Samsung menunjukkan “Automatic White Balance” lagi aktip bekerja melakukan adjustment, dan pada kondisi ini bagian video di “muting” sehingga layar masih gelap. Setelah adjustment tercapai maka led hijau akan berhenti kedip, video muting “off” dan gambar langsung keluar.
  • Ajustment Automatic White Balance ini dilakukan dengan memberikan umpan balik sinyal sampling video RGB melalui jalur “IK” atau “AKB” dari TDA6107 pin-5 ke TDA12120 pin-56 BLKIN.
  • Jika emisi RGB CRT sudah pincang - maka biasanya proses adjustment ini berlangsungnya jadi lebih lama, sehingga keluarnya gambarpun jadi lebih lama. Bahkan jika pincangnya sudah parah – gambar tidak bisa keluar sama sekali

SOLUSI :
  • Tegangan screen coba dinaikkan – layar nyala blangking.
  • Tegangan screen dinaikkan hingga garis-garis blangking – kemudian diturunkan pelan-pelan. Gambar tetap tidak mau keluar.
  • Cek emisi RGB CRT dengan CRT-tester – emisi masih bagus semua.
  • Berdasarkan pengecekan hal-hal seperti diatas – maka analisa kami problem ada pada sirkit umpan balik “IK”
  • Pengecekan dengan ohm meter pada komponen-konmponen jalur IK – menemukan Diode Zener DZD210 setengah short.


16.Samsung slim 21 Tr Hor sering rusak dan gambar melebar

KASUS .1 :

  • Samsung slim 21” chasis KSCB
  • Eks teknisi dengan problem transistor horisontal sering rusak setelah dipakai beberapa lama.

SOLUSI.1 :  Menghadapi kasus seperti ini, maka yang perlu diperiksa adalah :
  • Periksa semua nilai kapasitor milar disekitar flyback (CR402S, CR401S, CR403s), mungkin ada yang berubah turun.
  • Periksa nilai kapasitor elko C402 pada tranfo horisontal driver. Jika nilai kering akan menyebabkan transistor horisontal panas karena under-drive.
  • Cek Diode D403 dan jalur sambungannya. Saat start Vcc horisontal driver di suply 12v lewat D402. Tetapi setelah pesawat hidup ganti disuply 17.5v lewat D403. Jika suply tegangan 17.5 putus, maka horisontal driver hanya tetap mendapat suply 12v, sehingga akan menyebabkan transistor horisontal panas karena under-drive.
  • Dari hasil pemeriksaan-2 diatas tidak menunjukkan ada yang bermasalah. Analisa kami problem disebabkan pengganti transistor horisontal yang belum benar karena tipenya kurang besar atau tidak ori. Achirnya kami ganti saja dengan BU2520D eks cabutan teve monitor yang selama ini menurut kami cukup handal untuk menggnati model-model slim 21”. Agar lebih safe transistor kami beri tambahan pendingin (aslinya memang tidak pakai).


KASUS.2 :
  • Setelah pesawat hidup – ternyata gambar melebar dan melengkung pada bagian pinggir kanan-kiri
  • Coba diajust data EW lewat service mode – hasil tetap tidak memuaskan (hanya ada sedikit perubahan).

SOLUSI.2 :
  • Cek EW driver FET Q404 dan jalur sambungan dari diode modulator - ok. Jika FET short akan menyebabkan gambar melebar dan melengkung. Tapi jika FET open akan menyebabkan gambar menyempit dan melengkung.
  • Cek diode EW modulator D408 - ok. Jika diode short maka akan menyebabkan gambar melebar dan melengkung.
  • Cek coil L404 - ok. Coil dapat diperika menggunakan esr meter (normal jarum esr tidak bergerak)
  • Cek kapasitor filter sinyal EW C499 – ternyata nilai drops. Setelah penggantian kapasitor ini – maka EW dapat diajust dengan mudah dan bagus hasilnya.

17. Kerusakan Bagian Suara
Kerusakan bagian sistim suara stereo Samsung TDA9381 dengan modul MSP3411 sebenarnya jarang sekali terjadi. Suara hilang dapat disebabkan karena kerusakan komponen atau data error pada eeprom-nya.
Bagian suara stereo terdiri dari :
  • U44688, yang berfungsi untuk merubah frekwensi suara dari TUNER menjadi frekwensi IF suara 33.4Mhz yang dioutputkan dari pin-12.
  • Modul MSP3411, merupakan prosesor stereo, volume kontrol dan AV switch. Sinyal IF suara dari pin-12 U44688 di-input ke pin-47 MSP3411. Dan ouputnya yang sudah merupakan sinyal suara (audio) diperoleh pada pin-24/25 ( ke ic audio amplifier) dan pin-30/31 (ke audio out).
Kerusakan tidak ada suara :
  • Pastikan dulu bagian penguat audio amplifier normal.
  • Ingat : tidak ada suara jika konektor yang ke front panel belum terpasang, karena mengakibatkan speaker belum nyambung.
  • Cek tegangan Vcc 5v ke U44688 dan tegangan 5v dan 8v untuk modul stereo.
  • Periksa solderan pada modul stereo

Tidak ada suara dapat juga disebabkan karena salah adjustment OPTION pada service mode.
  • (3) Audio : Jika pakai modul stereo, rubah dari “mono” menjadi “stereo”.


18. Tv Samsung 29 inch Gambarnya Seperti Pelangi
Kerusakan:
Tv samsung 29 inc gambarnya pelangi, jika dibesarin screen layar berubah jadi garis blanking

Perbaikan:
Setelah dilakukan pengecekan, untuk semua tegangan RGB normal semuanya. Ternyata kerusakan tv ini resistor untuk tegangan +16 volt untuk IC vertical rusak. Setelah dilakukan pergantian resistor yang putus tv pun normal seperti sedia kala.


19. TELEVISI SAMSUNG SUPER SLIM MATI-TOTAL
Kerusakan:
Cuma terdengar suara cuit dari dalam televisi-nya sedangkan gambar maupun suara tidak ada

Perbaikan:
Dari kejadian awal dimana jika kita hidupkan Televisi terdengar suara cuit, ini sudah memberi kita tanda adanya komponen yang mengalami kerusakan. Kerusakan berada pada bagian output tegangan untuk supply ke Playback, besaran tegangannya adalah 125 volt. Untuk memastikan letak kerusakan tahapan pemeriksaannya adalah sebagai berikut:

1 Cek Transistor Horizontal, lepaskan kaki colectornya dari PCB dengan mengangkat timah solder-nya. Gunakan Multitester dengan batas ukur X10 tempelkan prob hitam pada kaki Colector Transistor sedangkan prob merah pada kaki Basis dan hasilnya tidak boleh ada hambatan disini jika Transistor masih dalam kondisi baik.

2 Cek Dioda pada bagian Colector Playback, Gunakan Multitester dengan batas ukur X10 tempelkan prob pada kaki dioda. Hasil pengukuran harus satu arah saja jika kita coba bolak-balik pada kaki Dioda. jika hanya satu arah berarti Dioda masih dalam kondisi baik.

Dari hasil pengukuran komponen diatas , disini kita dapatkan Dioda pada bagian Colector Flayback mengalami shot ini kita lihat dari hasil pengukuran dengan multitester bisa bolak-balik. Dioda pengganti kita gunakan type BY399, posisi dioda di dalam mainboard-nya bisa kita lihat pada gambar berikut:




Pada gambar di atas,yang dekat Playback adalah tempat Dioda-nya,sedangkan kedua adalah tempat Transistor P5n20. Transistor p5n20 adalah sebagai pengatur besaran horizontal Gambar dan disini juga terjadi kerusakan di tandai dengan hasil gambar yang melengkung pada ke dua sisi layar monitor. Setelah kita ganti kedua komponen yang mengalami kerusakan kini saatnya untuk mencoba kembali menghidupkan televisi-nya? Hasilnya Alhamdulillah Televisi sudah kembali normal.

Tips
Transistor pengganti untuk type P5n20 bisa dipakai type P5n50


20. TELEVISI SAMSUNG FLAT SLIM GAMBAR SETENGAH
Kerusakan:
Televisi Samsung jika kita hidupkan gambar yang ditampilkan pada layar monitor hanya setengah, bagian bawah hitam atasnya putih. Lebih jelasnya bisa kita lihat pada gambar berikut:

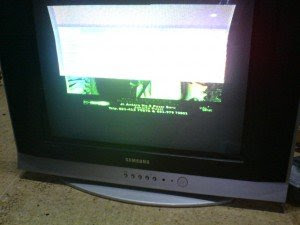

Televisi Samsung Flat Slim

Dan untuk fungsi volume pada televisi, tidak bisa diatur. Kalau kita coba besarkan volume, maka suara yang keluar langsung besar .

Perbaikan:
Dari kejadian yang di alami televisi ini kita sudah bisa membacanya, disini kerusakan ada pada bagian Data. Dimana ada sebagian Data yang tidak bisa di baca oleh IC BUS. Pusat kendali Data ada pada IC Eeprom,
disini di simpan semua paramater setting-an untuk televisi-nya. IC Eeprom yang di pergunakan pada televisi ini adalah type A51DC, kita bisa ganti dengan memakai type 24C16 ATMEL.

Setelah kita adakan penggantian IC Eeprom kini kita coba kembali menghidupkan televisi,Hasilnya televisi sudah tampak normal. Cuma ada beberapa parameter setting yang kurang sempurna,yaitu pada bagian Vertikal Size. Untuk ini kita mesti membuka Mode Factory dengan cara:

Televisi kondisi stanby,tekan tombol pada remote secara berurut: Info — Menu — Mute –Power on


Setelah Factory terbuka , kini kita coba merubah nilai Vertikal Size setelah pas kita matikan televisi untuk menyimpan setting-an baru.Sekarang kita coba kembali menghidupkan televisi, Hasil akhirnya Alhamdulillah televisi sudah kembali normal


21. TELEVISI SAMSUNG FLAT SLIM CS-29Z57MN MATI-TOTAL
Kerusakan:
Televisi Samsung sama sekali tidak ada gambar maupun suara ketika dihidupkan.

Gejala seperti setrum tidak masuk ke power supply Televisi-nya, tetapi setelah kita cek ternyata setrum ada. Pada bagian primer sistem power supply tegangan ada, sedangkan pada bagian sekundernya tidak ada. inilah yang membuat televisi tidak bisa hidup, karena tidak ada tegangan supply untuk rangkaian televisi-nya.



Perbaikan:
Pemeriksaan awal yang harus kita lakukan adalah pada bagian power supply, karena semua berawal dari sini. Jika tegangan supply AC ada itu memudahkan kita untuk melakukan pengecekan selanjutnya. Dengan begini kita bisa pastikan bahwa komponen power supply tersebut tidak ada masalah. Power supply unit pada televisi sudah dilengkapi pengaman/ sistem protek, jika ada masalah di outputnya maka IC Switching yang ada pada power supply akan menghentikan proses kerjanya. Sehingga tidak terjadi kerusakan pada unit power supply tersebut.

Tahap selanjutnya adalah mengecek Dioda yang ada pada power supply, dengan posisi dioda untuk supply arus ke Playback. Dimana untuk televisi ini tegangan supply berkisar 125 volt. Sebelum kita adakan pengukuran sebaiknya kita lepaskan dahulu jalur yang ke Playback.Kita gunakan multitester dengan batas ukur X1o, cek di bagian Dioda penyearah. Hasil pengukuran kita dapatkan Dioda masih dalam kondisi baik.

Karena Dioda masih dalam kondisi baik, langkah berikutnya kita periksa Transistor bagian Horizontal. Hasilnya adalah positif Transistor mangalami kerusakan, Type Transistor yang di gunakan pada Mainboard televisi ini adalah TT2206 . Karena kita tidak mempunyai type tersebut maka kita coba ganti dengan type 2SD2580.

Gambar Transistor type TT2206:

Transistor Horizontal type TT2206

Gambar Transistor type 2SD2580 :

Transistor horizontal type 2SD2580

Setelah selesai proses penggantian Transistor kini kita coba kembali menghidupkan televisinya. Hasilnya Alhamdulillah televisi sudah kembali normal.

Tips


Untuk memastikan Transistor yang kita ganti adalah sesuai secara kerjanya, kita hidupkan televisi selama 15 menit kemudian matikan televisi. Periksa dan rasakan temperatur pada Alumunium pendingin biasanya bila panas yang di keluarkan terlalu over bisa berdampak Transistor akan mengalami kerusakan lagi, artinya Transistor tidak sesuai dengan kebutuhan televisi-nya.



22. TELEVISI SAMSUNG SUARA KECIL
Kerusakan:
Televisi kita hidupkan gambar sudah mulai tampak , suara juga ada .Suara yang di keluarkan dari Speaker tidak bisa keras walaupun sudah kita naikan volume di Televisi-nya.

Perbaikan:
Tahap awal kita periksa pada bagian power Amplifier-nya yang menggunakan IC type LA 42102 sebagai komponen utamanya.

Power Amplifier Televisi Samsung

Tegangan supply ke IC ini adalah 15 volt dengan di seri Resistor sebagai pengaman, nilai Resistor adalah 0,5? X2 .
jadi Jika ada masalah di output IC power amplifier-nya tegangan supply menjadi drop. Setelah kita periksa ternyata IC masih berfungsi dengan baik, ternyata kerusakan di sebabkan oleh Speaker, nilai impendasi speaker sangat kecil boleh di katakan sudah tidak ada lagi hambatannya. Berikut Speaker yang digunakan pada televisi Samsung:

Speaker Televisi Samsung

Penggantian Speaker segera kita lakukan, setelah selesai kita coba menghidupkan televisi-nya? Alhamdulillah televisi sudah kembali normal, dengan suara yang bagus pastinya.



23. TELEVISI SAMSUNG CS-21K30ML TIDAK ADA GAMBAR
Kerusakan:
Televisi Samsung CS-21K30ML saat coba dihidupkan setelah beberapa saat cuma terdengar suaranya saja sedangkan gambar tidak muncul.

Model televisi Samsung :

Model Televisi Samsung

Penyebab:
Ada beberapa faktor yang bisa menyebabkan terjadinya hal ini dan saya coba telusuri satu persatu , antriannya :

1 Kemungkinan rusaknya IC bagian Vertikal, hasil yang didapatkan setelah pengecekan adalah negatif. IC masih bagus

2 Lepasnya tegangan supply untuk Heater, hasil yang didapatkan setelah pengecekan adalah negatif. Tegangan ada

3 Rusaknya Soket CRT , hasil negatif. Soket masih bagus

4 Rusaknya CRT, hasil negatif. Tegangan output katoda CRT masih ada

Rupanya setelah pengecekan lebih lanjut , poin no 4 yang berlaku. Tegangan output mengalami penyusutan di input Katoda warna G ( hijau ), inilah yang membuat gambar tidak bisa tampil di layar monitor. Kalau saya perhatikan  sistem output dari ic crhoma ke input penguat video RGB pada televisi ini membutuhkan feedback ke ic crhoma.
Apabila tegangan feedback terlalu rendah, gambar tidak bisa ditampilkan pada layar monitor. Pertolongan tahap awal bisa dicoba naikan tegangan Screen, biasanya gambar pasti muncul. Hasil setelah saya naikan tegangan screen, gambar sudah ada cuma sesaat suka hilang lagi.

Cara terakhir saya naikan tegangan supply untuk Heater CRT, tegangan awal adalah 5,2 volt AC menjadi 6.4 volt AC. Hasil setelah perubahan , televisi sudah tampak gambarnya dan cendrung stabil/ tidak hilang-hilangan. Untuk kekuatannya kita tidak bisa memastikannya, baiknya setelan gambar dibuat lembut. Dengan nilai setting Contrast yang lebih rendah membuat CRT lebih tahan lama.

Untuk menghasilkan tegangan supply yang lebih tinggi pada bagian Heater, Kita bisa pasangkan kabel pada inti ferit Playback. Ambil Output + dari Heater di lilitkan satu kali pada inti ferit playback. Cara pemasangan bisa dilihat di video berikut :



Sedikit cerita servis,,, semoga bisa bermanfaat



24. TELEVISI SAMSUNG CS21C511CL NO CHANEL
Kerusakan:
Televisi Samsung kita hidupkan hanya raster yang tampak pada layar Monitor, tidak satupun program acara televisi yang bisa diterima.

Model televisi Samsung :

Gbr 1 Model Televisi Samsung

Perbaikan:
Tahap awal pengecekan kita lakukan pada pinout Tuner, supaya kita bisa memblok letak kerusakan. Pinout Tuner televisi Samsung adalah sebagai berikut:
1 Agc

2 Nc

3 Nc

4Clock

5 Data

6Bm/5volt

7 Nc

8 Nc

9 Bt

10 Nc

11 If out

Setelah kita cek? Tegangan pada setiap pinout Tuner semuanya ada, berarti kerusakan ada pada Tuner-nya. Model Tuner pada televisi ini tampak pada gambar2:

Gbr 2 Model Tuner Televisi Samsung

Kerusakan dikarenakan adanya perekat, semacam lem yang ada pada Tuner yang mengakibatkan berkaratnya cristal. Akibatnya IC Control di Tuner tidak bisa berfungsi. Tuner pengganti yang kita gunakan adalah Tuner yang biasa dipakai pada Televisi Sanyo, ada perbedaan sedikit dengan Tuner Samsung. Pinout Tuner Sanyo adalah:

1 Agc

2 Nc

3 Ground

4 Clock

5 Data

6 Bm

7 Nc

8 Nc

9 Bt

10 Nc

11 If out


Perbedaan ada pada kaki no 3 , jadi kalau kita gunakan Tuner yang biasa digunakan pada televisi Sanyo kita hanya perlu menjumper kaki no 3 dengan Ground/ – pada mainboard televisi Samsung. Setelah proses penggantian selesai, kini kita coba hidupkan televisi? Buka menu dan Scan auto, Alhamdulillah televisi sudah bisa menerima siaran kembali.




25. KS2A21K5: TELEVISI SAMSUNG” MATOT/MATI-TOTAL
Kerusakan:
Televisi Samsung lagi di tonton’ ehh yang punya ketiduran? Pagi dia lihat televisi sudah mati. Pikirannya dia ada yang matiin setelah coba untuk menghidupkan kembali televisi , televisi tetap saja tidak mau hidup.

Model televisi Samsung :

Model Televisi Samsung



Perbaikan:.
Tahap awal kita cek di power supply unit, karena memang televisikan kondisinya matot’ jadi mesti disini duluan. Pemeriksaan dilakukan di dua bagian yaitu Primer dan Sekunder” Bagian Primer tempat Switchingnya Sedangkan Bagian Sekunder tempat Outputnya.

Kita tes pada output terutama pada output tegangan 125 volt untuk supply ke playback, kalau ada Transistor yang shot power supply juga langsung Standby. Setelah kita cek semuanya dalam keadaan normal, jadi kerusakan ada pada bagian Primer-nya saja.

Setelah kita cek ternyata kerusakan di sebabkan oleh capasitor 47uf/50 volt, Capasitor filter tegangan B-up untuk ke IC Switching. Posisi capasitor tampak pada gambar berikut:

Capasitor B-up dengan tanda lingkaran merah

Setelah kita ganti, tanpa nunggu lama-lama langsung dah kita tes? Alhamdulillah televisi sudah bisa hidup lagi. Rupanya hanya karena Capasitor televisi bisa tidak mau hidup, itulah elektronik semuanya saling berhubungan.


26. TELEVISI SAMSUNG CS-29Z50MN GAGAL START
Kerusakan:
Televisi Samsung sc-29z50mn jika saya hidupkan hanya terlihat lampu indikator saja yang menyala,,, tampilan gambar maupun suara tidak keluar.

Model Televisi Samsung :
model tv samsung


Perbaikan:
Kasus kerusakan baru yang sebelumnya belum pernah saya temui dan saya coba cari solusinya, awal saya lakukan pengukuran di area horizontal. saya urutkan alur  sistem control horizontal yang akhirnya terhubung ke transistor , saya dapatkan hasil negatif ( IC CRHOMA ( H-out >>> Capasitor >>> Transistor ) semua komponen masih bagus. Selanjutnya saya periksa sistem feedback untuk control horizontal ( Colector FBT >>Capasitor>>> IC CRHOMA) dari FBT ada capasitor yang terhubung ke IC CRHOMA simbol (H Sync ) , saat televisi saya hidupkan hasil pengukuran dengan multitester ? pin H-Sync tidak ada tegangan inputnya ( supply dari FBT sinyal tegangan AC ).  Saya lepaskan soket yoke dari rangkaian dan saya masukan aliran listrik, hasilnya setelah listrik terpasang televisi bisa hidup tapi flyback ( FBT ) mengeluarkan suara noise. Transistor horizontal menjadi rusak karena pengetesan yang saya lakukan dengan temperatur alumunium pendingin sangat panas. Kerusakan ada di flyback ( FBT ) type FUH29A001V  Saat kita mau beli type ini lagi tidak ada dan yang ada type persamaan FQH29A003.

Flyback televisi samsung :
fbt asli



Flyback pengganti :
fbt samsung

Setelah saya lepaskan FBT lama dan kita pasangkan FBT baru , dan satu lagi pemasangan Transistor Horizontal baru dengan type 2SC4288A sebagai pengganti J6801. Alhamdulillah televisi SAMSUNG CS-29Z50MN sudah kembali normal.

Tampilan gambar ternyata kurang lebar, bagian horizontalnya, untuk melebarkannya saya masuk ke servis menu caranya :

Kondisi televisi standby , gunakan remote lalu tekan : [ display ] lalu [menu ] lalu [ mute ] lalu [ power on ]
Setelah masuk servis menu scrol menu lalu pilih option H-WIDTH , naikan value setting

Semoga bisa bermanfaat



27. TV SAMSUNG 29 FLAT SLIM SUSAH START
Kerusakan:
Kasus kerusakan yang terjadi adalah tv sangat susah untuk start up, jika masih kondisi dingin paling hanya terlihat lampu indikator yang agak berkedip dan satu lagi kita juga bisa dengar seperti ada suara jangkrik dari dalam televisi.

Varian komponen yang digunakan sudah makin canggih, ic sudah model 1 paket semuanya tersusun rapi didalamnya. Sebelum kita mulai pemeriksaan , kita lihat dulu model mainboardnya :

mainboard-tv-samsung

Susah start biasanya terjadi karena tegangan supply yang tidak stabil, dan memang secara umum jika rangkaian yang digunakan model standar mungkin tidak rumit untuk dilakukan pemeriksaan. Capasitor serta Transistor area regulator menjadi acuan untuk dilakukan pemeriksaan. Tegangan supply untuk sistem control menggunakan besaran 3,3 volt dengan model 2 lapis. 2 lapis disini memakai Dioda dengan supply yang berlainan ini kita dapatkan setelah kita lakukan pembacaan jalur.



Perbaikan:
Untuk memudahkan pelacakan maka kita coba hidupkan tv dan segera kita lakukan pengukuran dengan multitester, posisi persis di area supply tegangan 3,3 volt dan memang benar permasalahan timbul dari area ini karena tegangan yang terukur hanya 3 volt. 0,3 volt saja membuat sistem control tidak berfungsi alias err dan penyebabnya tidak lain karena Dioda yang sudah tidak berfungsi dengan baik. Posisi Diodanya bisa dilihat pada gambar berikut :

mainboard-tv-samsung-dioda-


Tegangan 3,3 volt didapat dari supply 4,2 volt dan dipasangkan dioda, ini untuk supply awal saat tv dalam kondisi standby, sesaat tv kita hidupkan maka tegangan ini disupply lagi dengan 1 dioda dan 1 resistor dengan supply tegangan 5 volt. Kini setelah kita pasangkan dioda baru tv samsung sudah berfungsi lagi dengan normal.



28. TV SAMSUNG CS21Z45MQ SUSAH START
Kerusakan:
Tv Samsung cs21z45mq kalau kondisi masih dingin sangat susah untuk dihidupkan, setelah kita coba berkali-kali dengan menekan tombol power barulah tv bisa hidup.

Model tv Samsung :

 model-tv-samsung-cs21z45mq

Perbaikan:
PSU/ power supply unit yang menjadi prioritas utama , ada indikasi permasalahan timbul dari bagian ini. Untuk mengetahui lebih jelas kita lakukan pengukuran, masukan aliran listrik dan kita dapatkan hasil tegangan 300 volt dan 18 volt dalam kondisi normal. 18 volt berfungsi sebagai B+ untuk ic switching dan disini walaupun PSU tidak berfungsi tegangan terukur stabil tidak berdenyut/ turun-naik.

Capasitor filter tegangan 18 volt kita lakukan penggantian disini memakai nilai 47uf/50 volt, setelah selesai proses penggantian kini kita coba lagi masukan aliran listrik ? hasilnya alhamdulillah PSU sudah berfungsi normal. Posisi capasitornya :

psu-samsung-cs21z45q

Langkah selanjutnya kita lihat capasitor filter di area sekunder ada yang melembung dan langsung kita lakukan penggantian, nilai 1000uf/50 volt, posisinya:

 psu-samsung-cs21z45q-1

Setelah kedua proses penggantian capasitor, kita hidupkan tv dan hasilnya 95 persen artinya masih ada lagi permasalahannya yaitu ada 3 garis dibagian atas gambar. Tv kita matikan dan kita lakukan penggantian capasitor 100uf/50 volt di area vertikal, posisinya :

Vertikal-area-tv-samsung-cs

Sekarang semuanya sudah kembali normal.



29. TV SAMSUNG CS21B500HL MATI-TOTAL
Kerusakan:
Tv Samsung jika kita coba hidupkan sama sekali tidak terlihat tanda-tanda kehidupan, lampu indikator tampak tidak menyala.

Model tv Samsung :

model tv samsung cs21b500hl


Perbaikan:
Langkah awal kita mulai dengan memeriksa Transistor horizontal, biasanya jika terjadi shot dibagian ini maka tv akan menjadi mati-total. Cara termudah adalah dengan melepaskan Transistor horizontal dari mainboard dan setelahnya kita lakukan pengukuran dengan multitester, hasil yang kita dapatkan adalah negatif. Maksudnya negatif adalah Transistor masih dalam kondisi baik, alias tidak rusak. Berikutnya kita lakukan pengukuran dimana masih di area horizontal disana ada 2 dioda recovery dan kita lakukan pengukuran untuk melihat apakah dioda masih dalam kondisi baik atau tidak.

Hasil yang kita dapatkan adalah posistif, dioda dalam kondisi shot dan segera kita lakukan penggantian, type diodanya adalah RGV30 dan sebagai penggantinya kita gunakan type RU4 sedangkan posisi di mainboard bisa kita pada gambar berikut :

dioda-ru4-di-mainboard

Langkah selanjutnya kita lakukan pengukuran kembali dimana masih di area horizontal dan kali ini dibagian pengaturan besar kecilnya lebar horizontal, disini menggunakan transistor model mosfet dengan type p5n20 dan hasil yang kita dapatkan transistor ini dalam kondisi shot/ konsleting  dan kita lakukan penggantian dengan type p6n6o , karena sudah ketahuan semua komponen yang mengalami kerusakan kini kita pasangkan kembali Transistor horizontalnya.

Setelah selesai semuanya kini kita coba hidupkan tv samsung dan hasilnya alhamdulillah semuanya sudah kembali normal, tv samsung sudah berfungsi seperti sedia kala . Tampilan gambar di layar monitor tampak normal serta fungsi suara juga dalam kondisi normal, selesai sudah perbaikan yang kita lakukan untuk tv samsung ini.

posisi transistor p6n60 di mainboard :
Tr-di-mainbaord

30. TELEVISI SAMSUNG CS21K3NT MATI-TOTAL
Kerusakan:
Televisi Samsung CS21K3NT jika kita coba hidupkan sama sekali tidak ada tampilan pada layar monitornya, lampu indikator juga terlihat tidak menyala.

Model televisi Samsung :

model televisi Samsung CS21K3NT

Perbaikan:
Untuk memulai perbaikan langkah awal kita mulai adakan pengukuran pada bagian horizontal, komponen terkait pada bagian ini adalah Transistor horizontalnya. Kita gunakan multitester dengan fungsi ohm meter batas ukur X10 dan letakkan prob hitam pada kaki colector sedangkan prob merah pada kaki emitor dan hasilnya positif transistor dalam kondisi shot/ konsleting itu kita lihat dari multitester yang menunjukan angka. Jika transistor masih dalam kondisi baik seharusnya multitester tidak boleh menunjukan angka/ o ohm.

Segera kita lepaskan transistor horizontal dari mainboard, type transistor yang dipergunakan adalah 2SD5703 dan setelahnya kita coba hidupkan televisi Samsung-nya ? Hasilnya kita lihat televisi sudah bisa hidup walaupun hanya lampu indikatornya saja yang menyala. Setelah kita perhatihkan kayaknya ada yang kurang beres karena lampu indikator terlihat berkedip sesaat dan setelahnya mati sama sekali. Dari kejadian ini bisa kita pastikan power supply juga mengalami trouble, dan langkah perbaikan untuk ini adalah dengan mengganti Capasitor B-up dengan nilai 47 uf/50 volt. Untuk lebih jelas bisa kita lihat pada gambar berikut dimana letak capasitornya :

capasitor b-up power supply televisi samsung

Setelah kita adakan penggantian capasitor 47uf/50 volt ,kita coba hidupkan televisi Samsung-nya lagi dan hasilnya kini kita lihat sudah tampak normal yaitu lampu indikator menyala sesaat dan berkedap-kedip . Tahap selanjutnya kita adakan pengukuran tegangan B+ dan hasilnya bagus yaitu 125 volt maka sekarang tinggal kita pasangkan transistor horizontalnya dan disini kita menggunakan type 2SD2580,tampilannya :

transistor 2SD2580 , mainboard televisi Samsung

Waktunya kita lakukan pengetesan akhir, kita hidupkan televisi Samsung-nya lagi dan hasilnya Alhamdulillah televisi Samsung sudah bisa hidup kembali. Sedikit tambahan dalam perbaikan televisi ini kita lakukan penyolderan ulang pada beberapa titik yaitu pada bagian Card RGB poin ada pada Ic-nya, tampilannya :

Ic video RGB televisi Samsung

Satu lagi pada Ic-Bus, tampilannya :

ic-bus televisi Samsung


Selesai sudah perbaikan yang kita lakukan untuk televisi Samsung, kini semuanya sudah kembali normal .


31. TELEVISI SAMSUNG 21M16ML HIDUP SEBENTAR LALU MATI
Kerusakan:
Televisi Samsung jika kita coba hidupkan terlihat normal pada awalnya tapi setelah beberapa menit mendadak televisi mati sendiri. Dalam kondisi mati kita hanya melihat lampu indikator saja yang menyala, jika kita coba hidupkan televisi lagi ? televisi bisa hidup kembali dan tak lama mati lagi begitu terus kejadiannya.

Perbaikan:
Untuk kasus ini kita tidak bisa memberikan contoh gambar karena memang dadakan servis televisi sehingga handphone kita ketinggalan. Tapi sekilas bisa kita berikan gambaran dimana letak komponen yang mengalami kerusakan, awal pemeriksaan kita lakukan yaitu pada bagian sistem regulator tegangan 5 volt serta 9 volt. Hal ini kita lakukan dalam kondisi televisi hidup, mengapa mesti demikian ? Mencari kerusakan dengan kasus seperti ini akan menemui kesulitan jika kita lakukan dalam kondisi televisi mati.

Pada awal televisi kita hidupkan terukur tegangan terlihat normal yaitu 5 volt serta 9 volt tapi setelah beberapa saat kita melihat tegangan 9 volt mendadak drop dan tak lama televisi kembali mati. Jadi sudah jelas Ic regulator tegangan 9 volt mengalami kerusakan, ohh iya type Ic regulator ini mempunyai 4 pin yang salah satunya sebagai switch on-off. Kita coba adakan penggantian dan setelahnya kita coba hidupkan kembali televisi Samsung ? Hasilnya alhamdulillah televisi Samsung sudah bisa hidup dengan normal.

Sebelum televisi kita rapikan sesaat kita coba melihat komponen yang ada di mainboard, kita melihat ada 2 capasitor yang mengalami perubahan fisik yaitu untuk filter tegangan supply ke Ic Vertikal jadi untuk melengkapi kita lakukan penggantian juga pada capasitor-nya dengan kapasitas 470uf/35 volt. Selesai sudah perbaikan untuk televisi Samsung ini, saatnya terima uang servis dan saatnya untuk pulang.

Alhamdulillah masih ada filenya,, posisi IC regulatornya bisa dilihat pada gambar berikut :.
posisi-ic-regulator-9-volt-mainboard-televisi-samsung-300x225



32. TELEVISI SAMSUNG CS20H4ST ADA GARIS PADA BAGIAN ATAS GAMBAR
Kerusakan:
Televisi Samsung jika kita hidupkan tampak pada bagian atas gambar adanya garis putih beberapa baris dan bila kita pindahkan chanel sesaat tampak garis pada layar monitornya.

Model televisi Samsung :

model-Televisi-Samsung-CS20H4ST-300x225




Perbaikan:
Perbaikan untuk masalah ini dapat ditanggulangi dengan mengganti capasitor, memang hal ini sering terjadi pada televisi secara umumnya. Posisi capasitor itu berada pada bagian sistem Vertikal, dalam hal ini adalah capasitor 100uf/50 volt. Untuk memperjelasnya bisa kita lihat pada gambar berikut dimana letak Capasitor-nya :

Mainboard-televisi-Samsung-CS20H4ST-300x225

Ini adalah mainboard televisi Samsung secara keseluruhan, untuk mengetahui dimana letak posisi bagian sistem Vertikal-nya ? Ini dia bisa dilihat pada gambar berikut :

mainboard-televisi-samsung-area-vertikal-300x225


Itulah letak sistem vertikalnya dan kita tinggal mengganti capasitor 100uf/50 volt, dan jangan lupa lakukan resolder pada beberapa titik diantaranya kaki Ic Regulator yang rentan mengalami retak timah soldernya. Kini setelah kita lakukan penggantian capasitor-nya kita lakukan pengetesan untuk melihat hasilnya dan alhamdulillah tampilan gambar televisi Samsung sudah kembali sedia kala, garis yang tampak pada bagian atas gambar sudah tidak tampak lagi. Selesai sudah perbaikan yang kita lakukan untuk televisi Samsung ini, tentunya sangat mudah bukan ?



33. TELEVISI SAMSUNG CS-29Z40MN MATI-TOTAL
Kerusakan:
Televisi Samsung jika kita coba hidupkan sama sekali tidak ada tanda-tanda kehidupan, itu kita lihat dari lampu indikatornya yang tidak menyala. Televisi ini sudah bekas servisan, jadi mungkin menemukan kesulitan untuk mencari lokasi kerusakannya .

Model televisi Samsung :

model-Televisi-Samsung-CS-29Z40MN-300x225


Perbaikan:
Kasus kali ini yang dialami televisi Samsung adalah mati-total dan pemeriksaan untuk pertama kali kita lakukan pada Transistor horizontal. Dan memang benar adanya transistor ini sudah dalam kondisi shot/ hubung singkat antara colector ke emitor-nya. Segera kita lakukan pelepasan transistor dari mainboard dan kita lakukan pemeriksaan lanjutan dengan poin masih di area horizontalnya.

Kita coba ukur dioda recovey pada bagian horizontal disini menggunakan 2 buah, kita dapatkan dalam kondisi baik dan untuk lebih memastikan kita coba hidupkan televisi-nya dan hasilnya jalur control horizontal kita dapatkan adanya tegangan 155 volt ? Tentunya hal ini tidak boleh terjadi mengingat jalur ini hanya yang bisa lewat arus tegangan osilasi saja. Kita matikan televisinya dan kita ukur ulang dan hasilnya adalah 1 buah dioda recovey mengalami kerusakan dan kita siapkan pengganti dengan type BY299. Posisi dioda yang kita maksud bisa dilihat pada gambar berikut :

dioda-recovery-mainboard-televisi-samsung-300x225

Tahap lanjutan pemeriksaan kita lakukan pada jalur control horizontal dengan menggunakan transistor Fet, untuk transistor-nya sendiri setelah kita lakukan pemeriksaan masih dalam kondisi bagus dan yang mengalami kerusakan adalah resistor 0,5 ohm . Lokasi resistor-nya bisa dilihat pada gambar berikut :

resistor-control-horizontal-mainboard-televisi-samsung-300x225

Semua penyebab sudah kita ketahui maka segera kita pasangkan Transistor horizontal baru dan untuk ini kita menggunakan type 2SC5386. Kenapa type ini yang kita pergunakan ? itu karena type transistor ini original/asli yang masih bisa kita dapatkan dan itu sesuai dengan keperluan televisi ini. Setelah selesai kita pasangkan semua komponen kini tinggal kita adakan pengetesan. Kita coba hidupkan televisi Samsung dan hasilnya Alhamdulillah televisi Samsung sudah bisa hidup kembali dengan tampilan gambar sesuai dengan settingan awal/ pabrikan.

Selesai sudah perbaikan untuk televisi Samsung , alhamdulillah


34. TELEVISI SAMSUNG CS15K10ML MATI-TOTAL
Kerusakan;
Televisi Samsung tidak ada tanda-tanda kehidupan ketika kita coba hidupkan televisi-nya, ini kita lihat dengan tanda lampu indikator yang tidak menyala.

Model televisi Samsung :

model-Televisi-Samsung-CS15K10ML-300x225


Perbaikan;
Mati-total kondisi televisi Samsung ini dan pemeriksaan pertama yang kita lakukan adalah mengukur transistor horizontal, hal ini kerat hubungannya sebagai penyebab utama terjadinya kasus mati-total/ tidak ada power. Kita gunakan multitester dengan fungsi ohm meter dengan batas ukur x10 dan hubungkan prob hitam di kaki colector transistor dan prob merah di kaki emitor transistor. Lihat hasil pengukuran apabila dalam pengukuran kita dapatkan hasil maka sudah jelas transistor horizontal-nya rusak.

Disini memang kita temukan transistor sudah dalam kondisi shot , dan perbaikan untuk ini tidak serta merta hanya mengganti transistor horizontal-nya saja mengapa demikian ? ini disebabkan karena yoke defleksi tidak menggunakan type sejenis / sudah pernah diganti dengan varian lain

model yoke yang dipergunakan :

model-yoke-pengganti-televisi-samsung-300x225

ini yoke defleksi untuk televisi model CRT lama bukan untuk CRT flat, dan memang bisa saja dipasangkan akan tetapi akan menyita sedikit waktu untuk proses penyetingan. Saatnya kita lepaskan transistor horizontal dari mainboard dan setelah kita coba hidupkan televisi-nya dan kita adakan pengukuran tegangan B+ untuk supply playback. Hasil yang kita dapatkan tegangan B+ 125 volt jadi tidak ada masalah disini. Berlanjut kita pasangkan transistor horizontal baru, ohh iya type transistor yang dipergunakan televisi samsung ini bisa dilihat pada gambar berikut :

transistor-horizontal-televisi-Samsung-CS15K10ML-300x225

Dan sebagai pengganti kita gunakan type 2SD2553 dan kita adakan penggantian juga pada capasitor 5n6 1,6kv dengan 6n2 1,6 kv. Setelah selesai kita coba hidupkan televisi Samsung dan hasilnya alhamdulillah televisi Samsung sudah kembali hidup, dan setelah gambar tampil di layar monitor kita melihat ukurannya melebar baik horizontal maupun vertikal. Solusi untuk ini kita bisa lakukan penyettingan lewat remote untuk mengecilkan ukuran vertikal sedangkan untuk horizontal mesti merubah nilai capasitor area ouput yoke defleksi.

Cara buka servis menu televisi Samsung adalah dengan matikan televisi / standby dan tekan tombol secara urut yaitu :

1 Info

2 Menu

3 Mute

4 Power On

Selanjutnya kita pilih Adjust dan cari parameter V-size dan kita kurangi dengan menekan tombol vol-down setelah pas bisa kita matikan televisi untuk proses penyimpanan. Langkah untuk mengurangi lebar horizontal yaitu dengan cara mengganti capasitor ouput yoke defleksi coil horizontal, bawaan mainboard menggunakan nilai 270 nf 200 volt kita ganti dengan nilai 640 nf /400 volt. Capasitor 270 nf/400 volt bisa dilihat pada gambar berikut :

capasitor-270-nf400-volt-defleksi-horizontal-output-televisi-Samsung-CS15K10ML-300x225

Kini setelah setelah kita lakukan perubahan semuanya tampilan sudah kembali seperti semula, ukuran gambar sudah tidak melebar.

Tampilan mainboard area horizontal televisi Samsung :

horizontal-area-televisi-Samsung-CS15K10ML-300x225

Tambahan :
Penyettingan cincin puritas juga diperlukan karena dengan mengganti yoke dengan model lain akan membuat tampilan menjadi berbeda. Caranya dengan memutar atau dengan memajukan cincin puritas-nya, lakukan secara perlahan dan fokuskan pada media teks/ tulisan untuk mendapatkan hasil yang maksimal. Ada kecacatan gambar jika menggunakan yoke defleksi model lain yaitu akan timbul warna-warna yang tidak semestinya pada bagian sudut atas maupun bawah layar monitor dan ini bisa saja di benahi dengan penambahan magnet permanen dengan lokasi pada badan yoke defleksi-nya.

Usahakan menggunakan magnet dengan mengambil dari yoke defleksi bawaan televisi-nya, untuk kali ini kita tidak terapkan karena televisi ini sudah menggunakan yoke defleksi baru yang diganti oleh bengkel servis lain, dan yoke lama sudah tidak ada. Jadi langkah perbaikan yang bisa kita lakukan hanya dengan menyetting secara maksimal. Itulah sedikit cerita servis yang kita lakukan , mungkin bisa menjadi pembelajaran dan semoga bisa bermanfaat. amien






















sumber:

2 comments:

  1. mas paimo subroto, sampean pinter tenan. mator nuon ora pelit

    ReplyDelete
  2. tv samsung model CS21B501HL pada power nya ada dioda yang terbakar hangus
    utk part nomer nya D408
    utk besaran dioda ini brapa ya mas
    mohon pencerahan nya
    sms 085 865 742 049

    ReplyDelete
