berbagai kerusakan tv sharp

1. tv sharp x-pression sensor infra red rusak
    problem : remote tak brfungsi pada tv ini padahal saat remote dicek pake radio am bisa bunyi "det det det det"
    penyebab : sensor infra red pd tv rusak
    solusi : gue gnti langsung jreeengg.
2. tv sharp piccollo 14" protect
    problem : stlah saklar di on kan,nyala led indikator warna merah terang sbentar kmudian terdengar suara klik dan nyala led mnjadi redup. slain itu saat nyala led masih terang, terjadi kepulan asap dibagian kumparan defleksi.
    penyebab : stlah gue cek komponen2 satu per satu dan menggunakan jurus coba2 ganti2 ic,ternyata yg rusak adalah ic 050rda1 berkaki empat.
    solusi : langsung gue pasang ic yg msh bgs dan hsilnya normal kmbali.

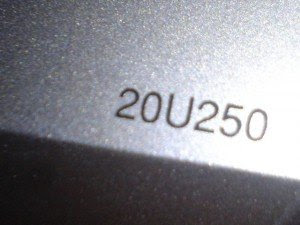

3. tv sharp universe 20u250 protect, led merah kedip-kedip 6x
    problem : protect, led merah kedip-kedip 6x
    penyebab : teg PLN spanning, c612 100mf/160v melembung mengakibatkan data error
    solusi : gnti c612 dan ic eeprom 24c08

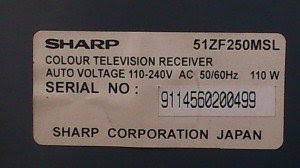

4. tv sharp 29zf250s gbr cacat vertical
    problem : gbr cacat vert
    penyebab : teg 24v ic vert drop yg diakibatkan r501 0,22ohm/2w molor nilainya
    solusi : gnti r tsbt
5. tv sharp piccolo gbr mengecil bagian atas dan bawah
    problem : gbr mengecil bagian atas dan bawah
    penyebab : resistor antara flyback yg menuju ke ic vertikal putus
    solusi : gnti r tsbt. jika tak da prubahan, gnti ic vert nya.jangan lupa cek juga elco yg da di dekat ic vert
6. TV Sharp 21 wonder lampu berkedip 6 kali
    problem : Lampu berkedip 6 kali (protek )
    Penyebab : IC Memori c2416
    Solusi : ganti IC c2416 masuk Service mode atur Vertikal line matikan TV langsung oke
    Catatan : Lihat Jumper untuk masuk service mode
7. TV Sharp layar datar standby
    problem :  standby
    Penyebab : 5 volt tidak ada
    Solusi : ganti stabilnya
8.TV Sharp universe protek
   problem : on sbentar lalu protek
   Penyebab : ic vertikal mati
   Solusi : ganti ic vertikalnya
9. Tv Sharp slim vertikal menggulung
    problem : vertikal menggulung
    Penyebab : yoke putus
    Solusi : bongkar lalu sambung,,,,jreng deh
10.TV Sharp UNIVERSE 20u200 led merah hijau kedap kedip bergantian
     problem :  LED MERAH HIJAU KEDAP KEDIP BERGANTIAN
     Penyebab  : tegangan IC Rusak
     Solusi : cek eprom nya
11.TV Sharp 51X220 suara ada gbr tak ada
     problem : tAMPIL TANPA GAMBAR DENGAN POSISI SUARA HIDUP
     Penyebab : tegangan listrik
     Solusi : GANTI R PEMBATAS UNTUK 180V R621 :1 OHM
12.TV Sharp universe protek
     problem : protek
     Penyebab : IC momori atau solderan yang retak
     Solusi : solder ulang, ganti IC memori
13.TV Sharp 20w200 led kedip 7 x
     problem : protek lampu standby kedip 7 kali
     Penyebab : ic memory error
     Solusi : ganti ic memory
14.TV Sharp 51V20 protek dan warna membias
     problem : menyala 1 menit langsung protek warna membias
     Penyebab : solderan, elco 10mf/250v
     Solusi : ganti elco 10mf/250v,perbaiki solderan lepaskan titik protek D 605
15.TV Sharp  expresion 51X250 matot dan ada suara mencuit
     problem :  matot,ada suara mencuit
     Penyebab :  tegangan B+ short
     Solusi : ganti D750 dgn nilai Z117
16.TV Sharp 29 slim
     problem : input video kadang ada kadang rolling
     Penyebab : konek salah satu pin ic ICX dengan tegangan 300v, ada cicak sebagai penghubung
     Solusi : v in ic icx pasang r 2k7 / 4k7 ke ground atau ganti IC baru pasti ok
17.TV Sharp qbeat tak mau start
     problem : tidak mau start
     Penyebab : kapasitor 6.3v 100uf kering
     Solusi : ganti dengan 10v 100uf
     Catatan : kapasitor ini berada dekat ic 33 . Fungsinya tegangan keluar 3.3v dari ic adalah power standby untuk start. Kalau kapasitor kering ,tegangan untuk start drop atau kurang.
18.TV Sharp Wonder ix3368 suara hilang
     problem  : Suara tv hilang kadang muncul kemrotok kalo digoyang pcb/tuner nya
     Penyebab : Audio tidak lock/Solderan kendor pada C233 4n7 di pin 31, kalo masih hilang silahkan ganti C nya.
     Solusi :  Solderan kendor pada C233 4n7 di pin 31, kalo masih hilang silahkan ganti C nya.
19.TV Sharp Alexander protek
     problem : Dihidupkan protek
     Penyebab : tegangan untuk B+ drop
     Solusi : ganti plyback dan IC vertical LA78040
20.TV Sharp IOTTo garis horz berjalan dari bawah ke atas
     problem : ada garis horizontal berjalan daribawah keatas
     Penyebab : kurangnya tegangan ke ic power yang seharusnya 6V AN78R05
     Solusi  :  Ganti IC tersebut
21.TV Sharp semua model standby
     problem : tv nyala dengan garis vertical 3 detik langsung stnby
     Penyebab  :  resistor tegangan vertical putus
     Solusi  :  ganti resistor 330 ohm tsb
22.TV Sharp 20w200 standby
     problem :  tv mati standby
     Penyebab  : deflection Yoke terbakar/hangus
     Solusi : Ganti def Yoke dengan yg baru, namun layar masih kurang melebar. bisa di akalin menggunakan trafo yoke wansonic.
23.TV Sharp 20W20MKII gbr seperti pelangi
     problem : gambar seperti pelangi
     Penyebab :  Vertikal rusak
     Solusi  :  Ganti ic vertikal
24.TV Sharp 14q25mkII mati total
     problem  :  mati total
     Penyebab : bagian power supply tidak menghasilkan tegangan, sikring tidak putus dan STR masih bagus. Power supply untuk TV sharp jenis ini menggunakan regulator STR G5653.
     Solusi : TV sharp type diatas tadi bisa mencoba dengan mengganti Resistor di R707. Nilai resitornya adalah 470 K. Resistor ini berfungsi sebagai pembatas arus untuk menyuplai ke triger STR G5653.
25.TV Sharp Universe tak ada raster
     problem : Tidak ada raster, seperti pada posisi AV, tapi tidak protek
     Penyebab : tegangan pada penguat vertikal ada yang lemah
     Solusi : ganti ic vertikal, dan langsung OK
     Catatan  : harus hati-hati, penggantian diusahakan sesuai aslinya
26.TV Sharp 20w200 standby
     problem : mati tpi lampu hidup
     Penyebab : R 220 short
     Solusi : ganti R 220
     Catatan : cek tegangan

27.Cara mengatasi TV SHARP Protec
Berikut ini saya akan berikan beberapa tips perbaikan tv sharp. Misalnya TV Sharp UNIVERSE yg menggunakan IC TDA9381 / IX 3368. TV ini menggunakan system proteksi. Berikut adalah macam2 kerusakannya

1. Tekan tombol, led berwarna hijau kemudian kembali merah/standby. Dikarenakan flyback tidak bekerja, biasanya karena Flyback rusak atau tidak bekerjanya Horizontal oscilator, ada tegangan 5V yang hilang untuk suply Hor OSC.

2. Tekan tombol led berwarna hijau dan ada suara Flyback bekerja tapi tv tidak nyala malah lampu led kembali merah dan berkedip. Biasanya kerusakan pada data EEPROM, biasanya pada setting Bahasa/ Language. Umumnya Setting semua bahasa di parameter diberi nilai 0.

3. Tekan tombol led berwarna hijau dan sepertinya TV akan menyala tetapi tv kembali standby dan led berwarna kuning dan berkedip. Masih kerusakan pada data eeprom. LED F beri nilai 0.

4. Tekan tombol TV hidup ada gambar kemudian kembali standby. Disebabkan ada tegangan yang awalnya normal kemudian drop dikarenakan komponen yg short atau bocor. Contohnya Dioda Zener 5v yg terhubung dengan dengan SDA dan SCL. Dan ada satu dioda zener juga di dekat flyback yg terhubung dg Heater dan tegangan 12v output inverter.


28.TV SHARP WONDER 20W20 MATI PROTEK

problem :   bisa start, muncul raster sebentar lalu protek.
perbaikan :  Pertama tentu saja harus di buka dulu penutup belakang kemudian menyolder semua blok yang di curigai dari Vertikal, Horisontal dan  Ic Singel. Kemudian coba angkat jumper 223 dekat pin 64 ternyata Tv mau nyala dan bersuara. Dengan AVO meter, satu persatu membuka dioda-dioda sensor protek pun di mulai dan saya awali dengan membuka sensor tegangan Ic Vertikal D502 di teruskan sensor tegangan Ic Audio D503, D504 lalu sensor tegangan Vcc 5V D752, sensor tegangan 8V D609, sensor tegangan ABL D606, sensor tegangan 185V D613 dan sampailah pada sensor tegangan Heater D614 atau biasa di kenal dengan X-ray Protection. Namun Tv tetap seperti awal pemeriksaan.
   Rupanya masalah ini menjadi teka-teki yang harus segera di pecahkan. lama berpikir muncul rasa penasaran dengan jumper 223 sebagai Protek Utama dan hubungannya dengan dioda-dioda sensor D502, D503, D504, D752, D606, D609, D613 dan D614, setelah di telusuri ternyata semua dioda sensor bermuara pada Q603 tr smd. Barulah ada titik terang kembali, apabila mencabut R613 10k sama hal nya dengan mengangkat jumper 223, baiknya tes dengan membuka dioda zener D607 22V Tv bisa hidup lalu ukur tegangan ada 17v, lalu pasang kembali zener dan langsung ganti tr smd tes ulang hasilnya 30 menit Tv bisa nyala normal, karena merasa sudah berhasil menemukan biangkeroknya maka Tv pun di tutup. Tapii... saat coba di Onkan lagi Tv nya kembali Protek. Lalu Tr smd diganti dengan tr C1815, Tv pun kembali nyala,      Di sinilah kesalahan yang bermakna karena penasaran dengan rangkaian sistem Protektor, iseng mau tahu berapa volt di titik D610/RJ12 ternyata ada 12v alaa.. m@k ! mendadak Tv yang sedang nyala langsung jadi protek lagi tapi itu belum saya sadari. Lalu Onkan Tv dan normal kembali, nah.., sekarang ketika sedang asyiknya nonton/tes sekitar 10 menitan tiba-tiba layar berkedip 2 x walau lampu led masih nyala hijau Tv langsung protek, lampu led pun merah lagi. Terpaksalah ubek lagi sekitar Q603, kedapatan dioda D607 short dikit di ukur pakai Ohm meter selektor 10k, karena tidak ada stok DZ 22V jadinya di ganti dengan DZ 33V karena mengacu pada D610 pakai DZ 24v yang memonitor tegangan 12v, lalu Onkan Tv dan normal lagi. Berhubung masih penasaran, saat Tv hidup cek tegangan di titik C603 1u/50v, pas ujung probe merah AVO meter menyentuh titik positif elko terdengar bunyi pelan tek-tek layar berkedip 2 x pula langsung protek lagi. Akibatnya kali ini setiap di Onkan selalu mati protek yaa seperti awal pertama datang.    Ternyata apabila D610 yang di ukur, maka  D607 jadi korban dan begitu juga sebaliknya kalau yang di ukur D607 maka D610 langsung short, mungkin area protek ini sangat sensitif jadi saat hendak di ukur tegangan yang ada pada kedua dz tersebut maka akan mengalami sedikit penurunan voltase sehingga membuat Protektor aktif. Akhirnya tanpa membuang waktu D607, D610 diganti dengan DZ 33v dan tr C1815 di ganti dengan type sama dan sekarang setelah di tes ulang lebih dari satu setengah jam Tv di hidupkan tidak mengalami gangguan lagi. Coba on-off kan berkali-kali sudah tidak protek.
Daftar part aktif

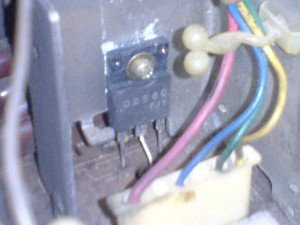

  • Transistor H out D2586
  • Ic Vertikal TDA8357J
  • Ic EEPROM 24C04
  • Ic Tone LA7016
  • Ic suara TDA7056A
  • Single Ic TDA9381PS/N1/150312
  • FBT F0194 PEN1-SA
  • YOKE 6150Z-1011Y
29.Sharp IX226 M61260 led nyala hijau sebentar - kembali merah

KASUS :
  • Sharp dengan IXB226 dan M61260
  • Led hijau nyala sebentar terus kembali merah
  • Flyback belum sempat nyembur

SOLUSI :
  • Cek tegangan B+ normal (130v)
  • Cek pada sekunder tranfo horisontal driver T603 belum ada tegangan ac (sekitar 1v)
  • Cek tegangan suply Vcc pada primer tranfo horisontal driver drops kurang dari 12v. Berarti ada problem pada suply tegangan ini.
  • Cek elko C756 filter tegangan 12v dari tranfo switching – ternyata kering sehingga menyebabkan tegangan drops.

  • Setelah penggantian elko – teve langsung dapat hidup normal.


30. Tips kerusakan SHARP dengan UOC IXC-844

Part-1
Menjumpai kerusakan Sharp yang menggunakan IC UOC IXC-844 pertama kali sepertinya sulit untuk mengerjakannya. Tetapi setelah tiga kali mengerjakan model-model yang menggunakan ic ini dan memiliki skematiknya yang kami peroleh dari Sdr Dede Muhammad - Digitalmas rasanya menjadi tidaklah sesulit seperti yang kami bayangkan sebelumnya.
Berikut ini beberapa catatan yang kami buat untuk mempermudah dalam memperbaiki model-model ini.


I. Bagian power suply.

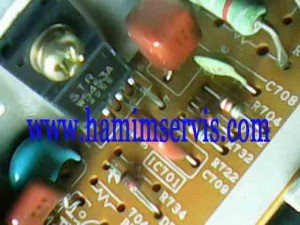

Berfungsi untuk menyediakan tegangan suply B+ 125v, tegangan suply untuk IC Audio Amp, tegangan 12v untuk bagian horisontal drive, dan tegangan 8v dan 5v setelah melalui regulator.

a. Tidak ada tegangan B+ (tegangan 300v ada), maka periksa :
  • Cek  jalur B+ pada sekunder mungkin ada yang short (dapat disebabkan karena diode B+ atau transistor HOT rusak)
  • Cek resistor start up R702 150k untuk mensuply Vcc pin-4 IC STR-W6654
b. Tegangan B+  sedikit drops dan diukur goyang-goyang sehingga led indikator kedip-kedip
  • Periksa dengan ESR meter 2 buah elko yang ada pada sirkit power suply
  • Periksa  take-over suply Vcc pin4 ic STR, yaitu resistor RT10 dan diode D708 dari tranfo switching pin-4.
  • Ada kerusakan pada jalur sirkit umpan balik dari bagian sekunder ke bagian primer lewat photocoupler. Yaitu dari D752  >> RT25 >> Photocoupler >> R727.
c. Tegangan B+ drops sangat rendah.
  • Disebabkan karena tegangan sekunder untuk suply ic  Audio  tidak ada atau short.

II. Bagian mikrokontrol
  • Bagian mikrokontrol mendapat tegangan suply 5v pada pin-89 berasal dari tranfo switching pin-13 >>>  diode  D752 >>>  transistor regulator 5v Q753.
  • Key-input pin-91
  • Remote input pin-92
  • SDA/SCL pin-97/95
  • Reset-input  pin-74
  • POWER kontrol output berasal dari pin-94. Saat st-by tegangannya "low" dan pada saat power-on tegangannya berubah menjadi "high",  yang digunakan untuk mengontrol on-off tegangan-tegangan regulator 8v dan 5v.

III. Tegangan-tegangan yang dikontrol on-off oleh mikrokontrol
  • (Tegangan 5v) D752 >>>  IC regulator PQ05RDA1 (pin-1 IN dan pin-2 OUT)  untuk mesuply pin-35 bagian Chroma, bagian defleksi vertikal pin-12, pin-73 dan Remote pre Amp
  • (Tegangan 5v) D752 >>>  R754 >>>  transistor regulator 5v Q754 untuk mensuply Tuner.
  • (Tegangan 8v) D752 >>> R757 >>>  transistor regulator 8v Q752  untuk mensuply Horisontal Vcc pin-69 dan transistor VIF pre-amp Q201

IV. Sirkit protektor.

a. Protektor tegangan suply - disampling dari tegangan-tegangan berikut dan diinputkan ke pin-81.
  • Tegangan 5v  pin-2 ic PQ05RDA1
  • Tegangan 5v  transistor regulator Q754
  • Tegangan 180v dari flyback
  • Tegangan 33v untuk Tuner
Protektor akan aktip bekerja jika salah satu tegangan-tegangan tersebut diatas tidak keluar.


b. Protektor X-ray -  disampling dari flyback pin-2 >>>  R612 >>> Zener D603 >>> Q603 dan diinputkan ke pin-81.  Protektor akan aktip bekerja jika :
  • Tegangan flyback naik diatas normal.  Dapat disebabkan misalnya karena tegangan B+ over atau kapasitor resonant pada transistor HOT nilainya berubah mengecil.
  • Zener D603 atau transistor Q603 rusak

c. Protektor vertikal - disampling dari pulsa-pulsa vertikal dan diinputkan ke pin-83 .  Problem protek vertikal dapat disebabkan karena
  • Tidak ada suply tegangan Vcc dari flyback untuk ic Vertikal-out.
  • IC Vertikal out rusak
  • Jalur pulsa-pulsa dari pin-3 ic Vertikal-ou ke pin-83 putus.
  • Diode zener D503 short.

#  Protektor a dan b dapat di non-aktipkan dengan cara melepas jumper J497 yang berhubungan ke pin-81.


V. AC Detect input pin-82
Kami masih belum paham dengan fungsi pin ini yang mendapat tegangan “high” dari tranfo switching pin-13 >>> D1061 >>  Diode zener D1002.
Jika pin-82 tidak ada tegangan akan menyebabkan raster blank (layar gelap).


VI. Bagian horisontal.
  • Osilator horisontal akan bekerja ketika power-on dan pin-69 mendapat tegangan suply Vcc 8v dari transistor regulator Q752.
  • Pulsa horisontal dioutputkan dari pin-13 dan diinputkan lewat Q604 sebelum dihubungkan ke transistor horisontal drive.

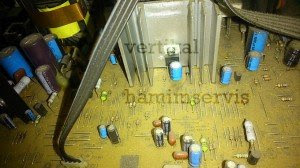

VII. Bagian vertikal.
  • Pulsa vertikal akan bekerja jika power-on dan pin-12 mendapat suply tegangan 5v
  • Pulsa vertikal dioutputkan lewat pin-9 dan diinputkan ke pin-1 ic vertikal-out LA78041.
  • IC vertikal out mendapat tegangan suply  Vcc 24v dari flyback.

VIII.  Jalur sinyal video.
  • Sinyal dari IF tuner-out  >>>  Q201 >>>  SAW filter SF201 >>> masuk ke pin-48/49.
  • Bagian Video IF mendapat  tegangan suply Vcc 5v  pada pin-53
  • Filter AGC pin-50.
  • RF AGC out pin-47
  • PLL video detektor filter pin-46.
  • Sinyal video (CVBS) dari sirkit video detektor dioutputkan dari pin-30 dan di-inputkan masuk kembali ke pin-80 untuk diproses oleh bagian video-chroma
  • Bagian chroma mendapat tegangan suply Vcc 5v pada pin-35

IX. Bagian suara
  • Sinyal audio dioutputkan dari pin-65/66 dan diinputkan ke ic Audio amp pin-2/4  LA42102.
  • IC Audio amp mendapat suply Vcc pada pin-7 dari tranfo switching
  • L-out adalah pin-8/9
  • R-out adalah pin-11/12
  • Audio mute pin-6 (normal tegangan low)
  • Audio on-off pin-5 (normal ada tegangan high)


Beberapa catatan  pengalaman  kerusakan penulis dengan model-model ini.
  1. Paling sering dijumpai adalah kerusakan protek yang disebabkan karena salah satu tegangan suply  tidak kerja atau ic vertikal out rusak (baca IV.a dan IV.c)
  2. Vertikal protek karena zener diode D503 short
  3. Tidak terima siaran, tetapi AV-in normal. Diperiksa tidak ada tegangan pada pin-50 AGC filter. IC UOC IXC844 rusak. Kami hampir tidak percaya bahwa harga IXC844 sangat murah sekali (pada saat tulisan ini kami buat di perwakilan resmi harganya cuma 15.000rp)
  4. Raster gelap disebabkan karena pin-82 saat power-on tidak ada tegangan "high".  Penyebab jalur printed ke zener D1002 putus.

Part-2 Software

I. Service Menu.

Sebelum masuk ke mode service maka pastikan teve pada kondisi NORMAL dahulu.

  1. Cara pertama : Tekan tombol SERVICE pada remote. Kemudian tekan tombol MENU. Tekan tombol SERVICE lagi untuk keluar.
  2. Cara kedua : Pin-5 dihubungkan ke ground. Kemudian tekan tombol MENU

Jika melakukan perubahan nilai data  maka tunggu sekitar 200 milidetik sebelum pindah ke item lain, hal ini untuk menunggu proses data baru  disimpan kedalam memori.





II. Inisialisasi data jika mengganti EEPROM baru yang masih kosongan

  • Posisi stand-by
  • Pin-5 dihubungkan ke ground
  • Hidupkan pesawat
  • Tunggu sebentar. EEPROM akan dipreset secara otomatis.
  • Kemudian masuk ke service mode untuk cek atau melakukan adjustment geomatri.
Catatan : Jika inisialisasi gagal, kemungkinan disebabkan karena beam current over.

31. Cara memperbaiki TV yang Gambarnya bergaris Pada Sharp Alexander Slim II

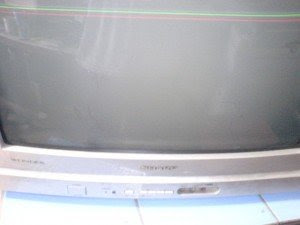

Seperti Gambar di atas, anda melihat Gambar nya yang nampak Bergaris2 pada bagian bawah layar sehingga gambar tidak FuLL sampai di bawah, Untuk tv model lama biasanya bergaris bagian atas itupun sekitar 10 garis.

Kebetulan TV ini punya teman di kantor, sudah kekerapa minggu  dia mengatakan ada perubahan pada tvnya, kalo pertama hidup ada garis-garis, yah aku bilang, pake ajah dulu,sampe parah, akhirnya 3 hari lalu rusak juga. dia bawa itu tv kerumah.
Pas aku coba nyalahin, wah gambar nampak di tengah kecilll kayaknya sekitar 3 CM, selang kemudian Stanby dengan Led Kedip-kedip. Seperti biasa pasa TV sharp ini berarati Protek. karena ada yg tidak Normal.
Akhirnya Buka Chasingnya, waw IC Verticalnya Meledak..Pecah... waduh kode brapaan itu yah??
sy Periksa lebih seksama, ternyata masih terlihat LA7, ternyata masih ada sedikit banyangan, kira2 IC Vertical Jaman sekarang, Akhirnya Buka Buku Catat harian, Dapet deh. Dia pake LA78041 utnuk Sharp Slim.
 TV ini menggunakan Chassis QPWBFE594WJN1, blok Verticalnya menggunakan 2 Supply VCC. Setelah penggantian IC, tv bisa nyalah kembali, namun Gambarnya Bergaris seperti gambar diatas.
Seperti Pengalaman sebelum2nya ini pengarus ELCO yg haus, akhirnya saya ganti elco untuk Tapis Tegangan + dan - yang mensuply IC vertical, Kemudian TEs tv, Ternyata Hasilnya Normal Kembali.
Saya Coba Ukur Elco tersebut menggunakan ESR meter, Ternyata jarumnya tidak bergerak sama-sekali, Kering too.

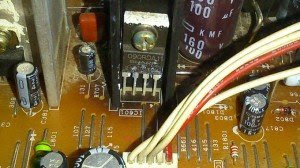

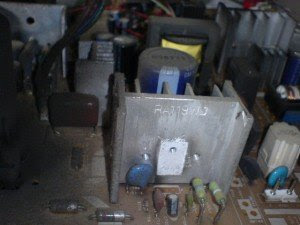

Berikut Gambar Blog Verticalnya, yang di tanda lingkaranmerah itulah elco yg saya ganti tadi.







32. Televisi Sharp Tidak Bisa Menyimpan Siaran

Kerusakan:
Televisi setelah kita hidupkan terlihat gambar yang dihasilkan hilang timbul, dan bila kita coba untuk di scan ulang ? hasilnya tidak ada satupun siaran yang bisa di simpan.

Perbaikan:
Tindakan pertama yang kita lakukan adalah mengecek bagian penerimaan, pada mainboard ini menggunakan IC BA7357S sebagai Otak-nya, dan di bantu oleh 2 COIL untuk pengkodean Frekuensi . Coil yang sedang menggalami trouble ada pada bagian fungsi AFT ( automatic fine tuning ), ini bisa kita pastikan karena siaran televisi yang tidak bisa disimpan secara automatis.
Mungkin kita bisa mencoba mengetrim ulang , dengan memutarnya keluar maupun kedalam secara pelan-pelan. Tapi hasil yang kita dapatkan tidaklah mengenakan, hasil tetap sama ” siaran tetap saja tidak bisa disimpan. Dengan begini kita sudah bisa pastikan Coil memang sudah rusak, Penggantian harus segera kita lakukan. Kerusakan pada Coil sebenarnya ada pada Capasitor yang ada didalam Coil tersebut, Mungkin nilainya sudah berubah.

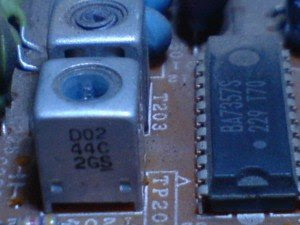

Coil yang digunakan pada televisi sharp adalah seperti ini:
Coil untuk frekuensi penerimaan televisi
Mencari Coil 0244 dengan yang sama agak sulit, maka disini kita coba ganti dengan model coil yang lain yaitu 0357. Ada komponen yang mesti kita rubah nilainya supaya coil ini bisa berfungsi. Komponen yang kita maksud adalah Capasitor 15pf ditambah dengan 30pf sehingga bernilai 45pf
Tampak setelah penggantian di mainboard seperti ini:
Coil Penerimaan Baru dengan tanda lingkaran merah

Coil yang baru bisa dilihat dimana bentuknya lebih tinggi dari coil aslinya. Hasilnya Alhamdulillah kini televisi sudah bisa menerima siaran lagi dengan baik.



33. TELEVISI SHARP ” 21EF250MK2 ” GAMBAR MENYEMPIT
Kerusakan:
Televisi jika hidupkan terdengar suara storing dari Playback dengan hasil tampilan pada layar monitor Vertikal gambar menyempit. Tampilan pada layar monitor seperti tampak pada gambar berikut:

Tampilan pada layar monitor

Perbaikan:
Jika kita perhatikan kerusakan seperti ini ada pada bagian Vertikal-nya. Setelah kita periksa IC Vertikal dengan type STV9302B tidak ada masalah alias bagus-bagus saja. Pemeriksaan selanjutnya kita coba melihat Yoke Defleksi dimana hubungan dengan sistem output IC Vertikal ada padanya.

Hasilnya positif hambatan kumparan untuk bagian fungsi Vertikal mengalami perubahan, dimana untuk kumparan bagian bawah tidak bekerja.Ini kita ketahui setelah melepaskan kawat yang ada pada soket bagian atas Yoke Defleksi, dimana secara pemasangan kumparan di pasangkan secara pararel.

Untuk ini kita mesti melepaskan Kumparan yang ada pada Yoke Defleksi, yaitu yang ada pada bagian luarnya. Setelah bisa kita lepaskan akan tampak seperti ini:

Kumparan Yoke Vertikal area

Untuk mengetahui letak kawat yang putus kita mesti mengeluarkan kawat yang ada tentunya, Disini setelah kita keluarkan beberapa lilitan akhirnya tempat kawat yang putus sudah terlihat. Segera kita sambung dan menyolder-nya supaya lebih kuat. Setelah selesai segera kita masukan kembali ketempat awalnya yaitu Yoke Defleksi.

Kini saatnya untuk melihat hasilnya, kita hidupkan Televisi? Alhamdulillah Televisi sudah kembali normal, Vertikal sudah pulih serta suara Storing dari Playback sudah tidak ada lagi.

34. TELEVISI SHARP GAMBAR BAGUS TAPI SUKA MATI SENDIRI
Kerusakan:
Televisi kita hidupkan ? semuanya berfungsi dengan baik, akan tetapi berselang beberapa menit setelah hidup Televisi kembali mati. Kita coba untuk menghidupkan kembali Televisi hasilnya tetap sama, Televisi kembali mati.
Berikut ini awal kejadian yang tampak sebelum Televisi mati, gambar di layar monitor tampak besar-kecil. Sekilas seperti tegangan yang tidak stabil. Dari sini bisa kita simpulkan kerusakan ada pada bagian Power Supply-nya. Di mainboard ini memakai IC STR W6753, yang memang sering mengalami masalah . Banyak kasus kita temukan memang terjadi kerusakan pada IC ini , Secara fisik kalau kita lihat, bagus-bagus saja.


Perbaikan:
Mungkin rangkaian di dalam IC tersebut, yang membuatnya menjadi bermasalah. Berikut gambar power supply Televisi Sharp:

power supply televisi sharp

Dalam gambar IC STR W6753 sudah kita cabut dari mainboard-nya, IC pengganti untuk kasus kali ini kita menggunakan seri STR W6754. Selama ini kita selalu menggunakan model ini sebagai pengganti IC STR W6753 . Jarang mengalami trouble bila kita aplikasikan di berbagai merk mainboard Televisi, dimana menggunakan jenis IC STR W6753 pada power supply unitnya.

Jadi untuk komponen lain pada power supply tidak mengalami kerusakan, IC STR W6753 inilah yang membuat Televisi suka mati sendiri. Setelah kita ganti IC dengan type STR W6754 , Alhamdulillah televisi sudah baik kembali.


35. TV SHARP GAMBAR ADA GARIS VERTIKAL DI TENGAH LAYAR MONITOR
Kerusakan:
Televisi Sharp kita hidupkan’ tampak garis vertikal di tengah-tengah layar monitor, jika kita beri antena hasil gambar yang dihasilkan mengalami distorsi.

Seperti ini tampilan pada layar monitor-nya :

Tampak depan televisi Sharp

Kalau kita lihat sekilas trouble ada pada bagian Vertikal, untuk lebih jelasnya segera kita selidiki?



Perbaikan:
Televisi Sharp ini menggunakan IC TDA8357J untuk sistem vertikal dimana catu daya yang digunakan ada 2 sumber yaitu 12 volt dan 45 volt. Dalam rangkaian di pasangkan Dioda persisnya dari supply 12 volt ke supply 45 volt, jadi apabila supply 45 volt tidak masuk ke rangkaian maka penggantinya adalah 12 volt.

Jadi inilah yang menyebabkan televisi mengalami trouble seperti kasus yang sedang kita tangani. Setelah kita cek tegangan supply 45 volt tidak masuk kerangkaian vertikal, ini disebabkan adanya Resistor yang putus. Resistor nilai 33? yang mengalami kerusakan. Tampak pada mainbord seperti ini:

mainboard televisi Sharp/ Lokasi kerusakan dengan tanda lingkaran merah

Pada gambar diatas dengan lingkaran warna merah itulah Resistor yang kita maksud, jadi hanya Resistor saja yang mesti kita ganti. Setelah kita ganti resistornya Alhamdulillah televisi sudah kembali normal, Garis yang ada di tengah layar monitor kini sudah tidak ada lagi.

36. TELEVISI SHARP TIDAK BISA MENYIMPAN SIARAN
Kerusakan:
Televisi setelah kita hidupkan terlihat gambar yang dihasilkan hilang timbul, dan bila kita coba untuk di scan ulang ? hasilnya tidak ada satupun siaran yang bisa di simpan.

Perbaikan:
Tindakan pertama yang kita lakukan adalah mengecek bagian penerimaan, pada mainboard ini menggunakan IC BA7357S sebagai Otak-nya, dan di bantu oleh 2 COIL untuk pengkodean Frekuensi . Coil yang sedang menggalami trouble ada pada bagian fungsi AFT ( automatic fine tuning ), ini bisa kita pastikan karena siaran televisi yang tidak bisa disimpan secara automatis.

Mungkin kita bisa mencoba mengetrim ulang , dengan memutarnya keluar maupun kedalam secara pelan-pelan. Tapi hasil yang kita dapatkan tidaklah mengenakan, hasil tetap sama ” siaran tetap saja tidak bisa disimpan. Dengan begini kita sudah bisa pastikan Coil memang sudah rusak, Penggantian harus segera kita lakukan. Kerusakan pada Coil sebenarnya ada pada Capasitor yang ada didalam Coil tersebut, Mungkin nilainya sudah berubah.

Coil yang digunakan pada televisi sharp adalah seperti ini:

Coil untuk frekuensi penerimaan televisi

Mencari Coil 0244 dengan yang sama agak sulit, maka disini kita coba ganti dengan model coil yang lain yaitu 0357. Ada komponen yang mesti kita rubah nilainya supaya coil ini bisa berfungsi. Komponen yang kita maksud adalah Capasitor 15pf ditambah dengan 30pf sehingga bernilai 45pf

Tampak setelah penggantian di mainboard seperti ini:

Coil Penerimaan Baru dengan tanda lingkaran merah


Coil yang baru bisa dilihat dimana bentuknya lebih tinggi dari coil aslinya. Hasilnya Alhamdulillah kini televisi sudah bisa menerima siaran lagi dengan baik.

37. TELEVISI SHARP 25N42-E1 MATOT/ MATI-TOTAL
Kerusakan:
Televisi Sharp dalam kondisi matot/mati-total, jika kita coba hidupkan cuma terdengar suara bercuit tak lama kemudian hilang suara cuit-nya.

Model Televisi Sharp  :

Model televisi sharp

Perbaikan:
Walaupun televisi ini keluaran lama, secara rangkaian sudah terbilang canggih untuk di zaman-nya. Timbulnya suara cuit dari televisi ini di sebabkan adanya komponen yang shot, Power supply sudah di lengkapi oleh pengaman jadi apabila ada pemakaian tegangan yang berlebihan membuatnya memutuskan sementara pemberian kepada rangkaian tersebut.

Yang jadi pertanyaan dimana letak komponen yang menggalami kerusakan, untuk tahap awal bisa kita cek Transistor pada bagian Horizontal, coba dilepaskan komponen tersebut dan mengukurnya dengan multitester. Cara pengukuran bisa kita pakai rumus Prob hitam pada Colector Transistor sedangkan Prob merah pada kaki Basis maupun Emitor. Apabila jarum pada multitester bergerak itu sudah bisa kita pastikan Transistor sudah rusak.

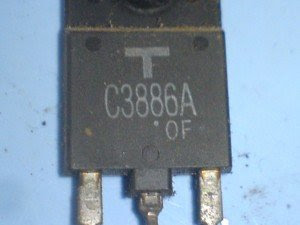

Pada televisi ini menggunakan Transistor type C3886A, tampak seperti ini:

Transistor Horizontal 2SC3886A

Dari hasil pengukuran memang positif rusak, jadi harus diadakan penggantian untuk ini. Sebelum kita ganti dengan Transistor yang baru sebaiknya kita tes dahulu tegangan supply B+ nya disini kita ukur besarnya 125 volt. Kenapa mesti diukur? ini untuk memastikan tegangan supply masih normal jika tegangan tidak normal akibatnya Transistor yang baru kita ganti bisa rusak kembali Dalam kasus kali ini penyebab utamanya tidak lain karena lemahnya transistor itu sendiri mungkin karena panas yang dihasilkan dalam waktu yang sangat lama.

Karena tegangan supply dalam kondisi baik, langsung kita ganti saja dengan transistor yang baru. Tetapi transistor pengganti kita tidak gunakan dengan sejenis/ sama melainkan menggunakan Transistor type D2580 . berikut tampak pada mainboard setelah proses pemasangan:

Transistor 2SD2580 di Mainboard


Selesai sudah semuanya sekarang saatnya untuk mencoba menghidupkan televisi” Alhamdulillah televisi sudah bisa hidup kembali.

38. TELEVISI SHARP FLAT 29ZF200MSL TROUBLE
Kerusakan:
Televisi Sharp jika kita hidupkan terdengar suara percikan loncatan bunga api dari dalam televisi-nya. Pada layar monitor cuma ada bayangan cahaya, persisnya ditengah-tengah layar monitor.

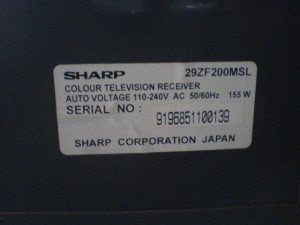

Model televisi Sharp

Perbaikan:
Pemeriksaan kita mulai pada bagian Playback karena disinilah tempat dihasilkan tegangan yang sangat tinggi sekali . Untuk mengetahui letak kerusakan kita cukup hidupkan televisi, jangan lama-lama dan hasil yang kita dapatkan disini adalah kabel playback mengalami kebocoran, persisnyaa dekat kop karet untuk supply ke tabung.

Sebenarnya kita bisa saja menambalnya, kita bisa menggunakan karet dari bekas playback yang rusak. Tapi disini kita tidak lakukan karena playback yang baru masih bisa kita dapatkan, untuk type playback yang digunakan pada televisi ini adalah :

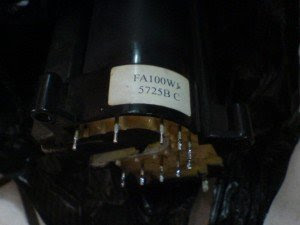

playback sharp FA100W


Setelah dapat playback pengganti , segera kita lepaskan playback yang lama dari mainboard dan memasangkannya dengan yang baru. kini tiba saatnya untuk mencoba menghidupkan televisi” Alhamdulillah televisi sudah kembali normal.

39. TV SHARP 51ZF500MSL DATA SUKA ERROR
Kerusakan:
Televisi SHARP 51zf500msl jika dihidupkan pada awalnya terlihat normal ( suara dan gambar ada ) , namun setelah 15 -30 menit mulai susah untuk di control . Fungsi volume dan lain-lain terlihat tidak berfungsi, hanya terlihat tampilan perintah di layar monitor ( OSD ) tanpa ada reaksi ke sistem penerimaan .

Model televisi SHARP :

model-tv-sharp

Perbaikan:
Kerusakan seperti ini merupakan hal baru buat saya , maksudnya baru pernah nemui dan sedikit merepotkan untuk mencari biang keladinya. Saya coba menerka dari gejala yang terjadi, seperti terjadi hang saat temperatur mulai naik ( panas ) . Saya mulai dengan mengukur tegangan di pinout IC MEMORY untuk fungsi DATA ( SDA ) ,proses ini yang memakan waktu karena saya mesti nunggu timbulnya masalah tersebut. Setelah 30 menit akhirnya baru saya ketahui , prob multitester yang saya tempelkan di pinout DATA ( SDA ) mendadak drop tegangannya ( tersisa 0,4 volt ) . Senang melihat kejadian ini , permasalahan mulai terang dan mudah-mudahan bisa terselesaikan dengan
segera .

Tampilan gambar saat saya lakukan pengukuran dengan multitester :
mainboard-tv-sharp
Saatnya saya matikan televisi SHARP-nya dan saya keluarkan mainboard dari kerangka plastik , tegangan yang drop setelah saya telusuri  didapat dari resistor SMD ( lokasi dibawah PCB ) yang terhubung ke supply tegangan 5 volt . Nilai resistor pengganti saya gunakan nilai 4K7 dengan model standar, seperti ini setelah saya pasangkan :
mainboard-tv-sharp-bawah
Ini masih perkiraan saya saja dan masih tersisa pertanyaan, apakah dengan penggantian resistor tersebut nantinya televisi akan menjadi normal. Untuk mengetahui mesti dicoba , karena televisi yang rusak ada 2 unit jadi ada kesempatan untuk lakukan tester selama 45 menit. Hasil akhir dari perbaikan yang saya lakukan memang benar adanya, hanya resistor 4k7 yang menjadi biang keladi dan sampai saya tuliskan artikel ini televisi masih normal-normal saja.


Mengira tidak selalu tepat pada sasarannya jadi mesti teliti , Alhamdulillah kerusakan dapat saya perbaiki dan mungkin ini dapat menjadi acuan bagi yang memerlukannya, semoga bisa bermanfaat.


40. TV SHARP 20W25MK MATI-TOTAL
Kerusakan:
TV SHARP 20W25MK saat saya coba hidupkan , lampu indikator tampak tidak menyala ( seperti mati-total ).

Model TV SHARP :

model-tv-sharp-20w25mk

Perbaikan:
Di sekian kalinya temui kerusakan seperti ini dan selalu saya mulai pemeriksaan di area PSU ( power supply unit ) , kira-kira komponen apa yang menjadi penyebab kerusakan ” langsung buka casing tv-nya. Setelah casing penutup terbuka saatnya lakukan pengukuran , untuk mempermudah masukan aliran listriknya . Saya ukur tegangan diarea PSU primer tersedia yaitu 310 volt dan di area sekunder untuk B+ terukur 115 volt . Kanal output PSU tegangan B+ terukur  115 volt tapi kenapa tv tidak bisa hidup ? Ternyata tegangan 8 volt untuk sistem control MCU yang tidak stabil, dari tegangan 8 volt dipasang stabilizer yaitu IC 7805 menjadi 5 volt dan disini tegangan terukur 4 volt saja.Tegangan yang tidak stabil ini disebabkan capasitor filter tidak bekerja dengan baik , nilai capasitornya 470uf/25 volt dan langsung saya lepaskan dari mainboard dan saya pasangkan nilai 1000uf/50 volt. Setelah terpasang capasitor pengganti saya masukan lagi aliran listrik dan coba ukur ulang ,hasilnya tegangan sudah kembali normal yaitu 8 volt. Lampu indikator tampak sudah meyala yang mengartikan sistem MCU sudah berfungsi dengan baik. Tambahan saya lakukan penambahan timah solder untuk hot area yaitu dibagian IC Vertikal dan IC Regulator dan satu lagi di area FBT , ada satu lagi yaitu area soket RCA untuk sistem video input bagian depan.

Posisi capasitor-nya :

mainboard-tv-sharp-20w25mk


Saatnya tekan power via remote control ? Alhamdulillah tv sharp sudah kembali normal , tampilan gambar dan suara sudah tampak normal tidak ada masalah yang lain. Selesai sudah perbaikan yang kita lakukan untuk saat ini dan sesuai dengan yang diharapkan, semoga bisa bermanfaat.


41. TV SHARP 21ES353E MATI-TOTAL
Kerusakan:
TV SHARP 21ES353E jika kita hidupkan sama sekali tidak ada tampilan gambar maupun suara,, lampu indikator kita lihat juga tidak menyala.

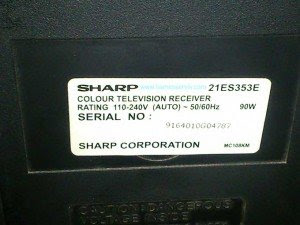

Model TV SHARP :

model-tv-sharp-21ES353E

Perbaikan:
Kasus mati- total sudah menjadi permasalahan yang umum dan penyebab bisa banyak faktor yang pada intinya kita lihat dari gejala yang nampak. Lampu indikator tidak menyala ? ada indikasi Power Supply Unit ( PSU ) tidak bekerja , untuk memastikan lebih detail lebih mudah kita ukur dahulu fuses ( sikring ) apakah putus atau tidak . Kondisi Fuses kita bagus dan kabel penghubung jala-jala juga bagus , Jadi kedua komponen tersebut dalam kondisi bagus . Tahap berikutnya kita keluarkan papan PCB dari casis dan kita balikan supaya bisa kita lakukan pengukuran dengan multitester, saat kita masukan tegangan dari jala-jala PLN kita ukur tegangan 310 volt terukur normal di kaki capasitor filter 220uf/400 volt , PSU TV SHARP ini menggunakan IC STRW 6553A .

PSU-tv-sharp-21ES353E

Sempat terpikir IC STRW 6553A yang menjadi penyebab kerusakan cuma sebelum kita vonis kita sempatkan terlebih dahulu mengukur komponen bagian output PSU. Di area tersebut ada DIODA dan CAPASITOR dan poin utama pada bagian tegangan terbesar yaitu 115 volt untuk supply FBT. Capasitor kita lihat agak mengelembung badannya dan saat kita lepaskan dari PCB dan kita ukur ternyata sudah dalam kondisi rusak, nilainya 100uf/160 volt ( kita gunakan multitester X10 jarum tidak bergerak naik ↔ turun ) jadi langsung kita pasangkan Capasitor baru dengan nilai yang sama.

Setelah kita selesai pasangkan capasitor 100uf/160 volt tegangan output 115 volt sudah tersedia dan lampu indikator sudah tampak menyala cuma FBT tidak bekerja saat kita tekan tombol power via remote maupun via panel control. Kita coba telusuri kembali diagram yang ada di mainboard dari arah tegangan 115 volt ke FBT dan baru ketahuan ada resistor yang putus ( ada 3 buah terpasang pararel ) dan untuk ini kita pasangkan nilai 0,5 Ω 2 WATT .

Posisi Capasitor dan Resistor :

mainboard-tv-sharp-21ES353E


Setelah kita pasangkan Resistor 0,5 Ω 2 WATT kita coba lagi hidupkan TV SHARP dan saat kita tekan tombol power via remote control hasilnya Alhamdulillah semuanya sudah kembali normal , tampilan gambar sudah tampak begitu pula dengan suaranya.


42. TV SHARP 14B25 PROTEK
Kerusakan:
Tv Sharp jika dihidupkan cuma terlihat lampu indikator yang berubah warna dari merah ke hijau dan sesaat kemudian kembali ke warna merah,, dilayar monitor sama sekali tidak ada tampilan gambar.

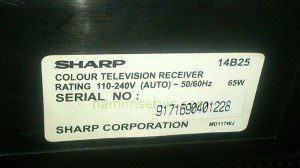

Model Tv Sharp :

model-tv-sharp-14b21


Perbaikan:
Status protek jika kita temui kerusakan yang seperti ini dan secara default memang sudah ada di sistem penerimaan televisi, banyak faktor yang bisa membuat sistem protek bekerja dan salah satu yang paling umum adalah karena beban berat yang mesti di supply oleh power supply, ( arus yang berlebihan ) .Dan benar adanya untuk kasus kali ini kerusakan ada di yoke defleksi dan ini bisa dilihat kasat mata saat kita coba hidupkan tv dan terlihat percikkan bunga api dari yoke defleksi tersebut. Perbaikkan yang harus kita lakukan adalah dengan menggadakan penggantian yoke defleksi, dan sayangnya kita agak kesulitan untuk mencari type yang sama persis.

Akhirnya kita dapatkan dari barang cabutan yang kebetulan memang merk sharp juga , dan hasil yang didapat setelah terpasang adalah tampilan gambar agak melebar. Untuk mengatasi masalah ini kita menggunakan trafo yoke yang memang banyak dipasaran dan untuk pemasangannya kita tempelkan di body yoke defleksi-nya, seperti ini tampilannya :

yoke-defleksi-with-trafo

Untuk urutan pemasangan kabel trafo yoke adalah :

Pin trafo 1 warna biru ⇔ sama dengan kabel yoke warna biru ( pin yoke 2 )
Pin trafo 2 warna merah ⇔ ke yoke ( pin yoke 1 )
Pin trafo 3 ⇔ 7 ( pilih salah satu untuk sesuaikan lebar gambar ) warna merah ⇔ ke mainboard ( colector FBT )
Setelah kita sesuaikan kini tampilan gambar sudah seperti aslinya, ada sedikit yang kurang yaitu settingan vertikal dan untuk ini kita mesti masuk servis mode , ( caranya dengan menggabungkan 2 kawat yang ada di pcb ) untuk lokasinya bisa dilihat berikut ini :

mainboard-tv-sharp-sermode-area

Pilih option V-size dan tinggal kita naikkan levelnya….


Alhamdulillah selesai sudah perbaikkan yang kita lakukan,,, semuanya berjalan lancar.



43. TV SHARP 29DXS88RD2 TIDAK MAU START
Kerusakan:
TV Sharp 29dxs288rd2 jika kita coba hidupkan lampu indikator berubah dari merah ke hijau tak lama langsung ke merah lagi,, layar sama sekali tidak ada tampilan.

Model tv Sharp :

model-tv-sharp-29dxs288rd2




Perbaikan:
TV Sharp ini masih dalam kondisi belum pernah servis, jadi ada kemungkinan ada komponen yang longgar ? inilah yang sempat terpikir saat awal kita buka casingnya. Setelah terbuka casing langsung kita lihat area yang kemungkinan mengalami longgar timah soldernya, paling utama area Vertikal disini menggunakan LA78041 . Temperatur kerja IC Vertikal sangat panas sekali sedangkan timah solder untuk bagian ini sangat tipis sehingga rentan mengalami keretakan. Memang tidak dalam waktu dekat bisa terjadi hal ini, melainkan seiring pemakaian barulah terjadi kasus ini.

Sistem penerimaan televisi yang semakin maju menggunakan sistem feedback / umpan balik , jadi bila satu rangkaian tidak bekerja dengan baik maka akan terjadi kesalahan di sistem control ( logic ) dan MCU berada ke posisi standby. Kasus inilah yang terjadi pada tv Sharp yang sedang kita tangani, dengan tidak bekerjanya sistem vertikal maka mcu membalikkan posisi start menjadi standby tandanya kita lihat dari lampu indikator yang berubah warna dari merah ke hijau lalu merah kembali.

Untuk memperbaiki masalah ini sangat mudah, caranya hanya menyolder ulang area vertikal dengan komponen terkait IC Vertikal,, posisi di mainboard :

mainboard-tv-sharp-29dxs88

Setelah kita lakukan resolder, masalah alhamdulillah terselesaikan

44. TV SHARP 51ZF250MSL PROTEK
Kerusakan:
Tv Sharp 51zf250msl jika saya coba hidupkan cuman terlihat lampu indikator saja yang menyala, layar monitor sama sekali tidak ada tampilan gambar.

Model tv Sharp :

model-tv-sharp-51zf250msl

Perbaikan:
Untuk memudahkan proses pemeriksaan hal pertama yang harus dilakukan adalah membersihkan terlebih dahulu papan mainboard (PCB ), disini hampir 90 persen tertutup abu. Setelah bersih langkah selanjutya lihat timah solder terutama dibagian yang mengeluarkan hawa panas tinggi yaitu IC regulator yang paling awal lalu IC vertikal. Timah diarea regulator terlihat longgar maka segera lakukan resolder ( tambahkan timah baru ) , tampilan IC regulatornya  :

ic-regulator

Setelah ini coba hidupkan tvnya dan hasilnya tv dalam kondisi protek ( sesaat mau hidup lalu standby ), karena kondisi masih seperti semula maka saya coba telusuri kiranya ada dibagian mana letak kerusakan dan akhirnya  didapatkan ada dibagian B+ video CRT tegangan 180 volt. Saat awal tv hidup saya ukur tegangan yang seharusnya 180 volt cuma terukur dibawah 100 volt, tegangan ini supply ke area penguat video CRT. Penyebab utamanya adalah capasitor 33 uf/250 volt sebagai filter sudah tidak berfungsi dengan baik, posisi capasitor di mainboard :

mainboard-tv-sharp-51zf250m


Segera digantikan capasitor 33uf/250 volt, disini saya gunakan nilai 47uf/450 volt dan setelah selesai saya hidupkan tv kembali dan hasilnya Alhamdulillah tv Sharp sudah kembali normal ( tidak protek lagi )



45. TV SHARP 21EXS253E GAMBAR BLANKING BIRU
Kerusakan:
Tv Sharp 21exs253e jika kita hidupkan , tampilan gambar hanya ada warna biru dengan garis putih.

blanking-tv-sharp-21exs253e

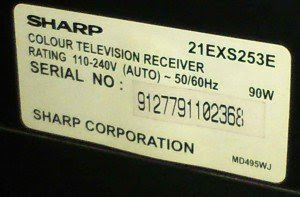

Model tv Sharp :

model-tv-sharp-21exs253e



Perbaikan:
Awal pemeriksaan kita lakukan di area penguat video CRT, paling utama kita fokuskan pengukuran tegangan di colector transistor untuk driver katoda blue ( biru ) . Hasil yang kita dapatkan masih terukur adanya tegangan, selanjutnya kita lepaskan resistor untuk koneksi ke colector transistor BF422 . Kita hidupkan tvnya dan hasilnya blanking biru sudah tidak ada lagi, tegangan terukur 120 volt untuk input video katoda blue. Jadi jelas kerusakan ada di transistor BF422 karena setelah kita ukur tegangan tetap drop di colector-nya dimana tegangan basisnya berada di level 5 volt padahal seharusnya hanya 2,5 volt.

Segera kita lepaskan transistor BF422 dari PCB dan kita lakukan penggantian, disini kita gunakan transistor type lain yaitu 2SC3229 . Tampilan setelah proses pemasangan :

penguat-video-tv-sharp-21ex


Kini kita hidupkan lagi tv sharp ? Alhamdulillah tampilan gambar sudah normal kembali .



46. TV SHARP 14V20MS2 MATI-TOTAL
Kerusakan:
Tv Sharp 14V20MS2 jika kita coba hidupkan, lampu indikator tampak tidak menyala lebih simpel kerusakannya kita bilang mati-total.

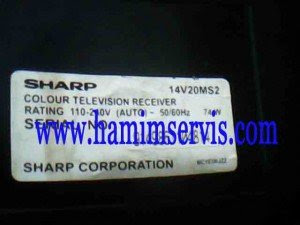

Model tv Sharp :

model-tv-sharp-14v20ms2

Perbaikan:
Mati-total berarti pemeriksaan awal kita lihat fuses/ sikring, disini kita lihat fuses sudah hitam . Telah terjadi hubung singkat sehingga fuses menjadi hitam, dan pemeriksaan mesti kita lanjutkan ke komponen utama PSU yaitu Ic STR5354. Cukup hanya melepaskan ic switching dari mainboard dan setelah terlepas kita ukur dengan multitester tepat di kaki capasitor filter tegangan 300 volt . Hasil yang baik adalah jika kita temui seperti kita mengukur dioda yaitu hanya 1 arah saja tidak boleh terukur bolak-balik. Tampilan PSU tv Sharp :

psu-tv-sharp

Memang kerusakan yang sedang kita tanggulangi ada di ic STR5354, sebelum kita pasangkan ic baru ada baiknya periksa dahulu komponen pendukung untuk ic switchingnya. Ada beberapa dioda – resistor- capasitor, setelahnya barulah kita pasangkan ic STR5354. Sebelum kita coba hidupkan PSU disini kita ukur transistor horizontal untuk FBT type TT2140 dan kita dapatkan dalam kondisi rusak. Segera kita lepaskan transistor horizontal dan kita masukan aliran listrik dan kita ukur tegangan output untuk FBT, hasilnya tegangan terukur 125 volt.

Dengan tegangan 125 volt sudah bisa kita pastikan PSU bekerja dengan baik, kita lepaskan aliran listrik dan kita pasangkan transistor horizontal baru. Type transistor pengganti TT2074 dan tanpa lama-lama kita masukan lagi aliran listrik dan hasilnya ? Alhamdulillah tv Sharp sudah  kembali normal. Tampilan transistor horizontal :

tr-hor-pengganti


47. TELEVISI SHARP 20R200 STANDBY NO START
Kerusakan:
Televisi Sharp 20R200 jika kita hidupkan telihat lampu indikator berkedip-kedip dari warna hijau ke merah, di layar monitor sama sekali tidak ada tampilan.

Perbaikan:
Pemeriksaan awal kita lakukan dibagian sistem protek, disini ada transistor yang berfungsi karena tidak stabilnya sistem regulator tegangan 8 volt. Kita coba lepaskan dan kita coba hidupkan televisinya ? Hasilnya tetap sama lampu indikator kedap-kedip. Kita lakukan pengukuran dari tegangan yang paling kecil ke tegangan yang paling besar, hasilnya semua terukur normal. Jadi kira-kira apa yang membuatnya seperti ini ? Dari keterangan yang punya televisi , kendalanya adalah susah menangkap siaran terkadang mau tapi terkadang juga tidak mau.

Jadi kita coba periksa Tuner, kita coba ukur tegangan yang ada di kaki Tuner dalam kondisi televisi hidup yang poinnya :

1 AGC

2 VT Output

3 Ground

4 SCL

5 SDA

6 B+ 9 Volt

7 B+ 5 Volt

8 B+ 33 Volt

9 Nc

10 If out

Tampilan Tuner-nya :

Tuner televisi sharp

Hasil pengukuran untuk semua poin adalah normal, maksudnya tegangan dalam keadaan tersedia. Langkah selanjutnya kita coba cabut Tuner dari Mainboard dan kita hidupkan televisi ? Hasilnya lampu indikator tetap kedap-kedip, jadi semakin jelas bahwa Tuner yang menjadi penyebab utama kerusakan. Segera kita lakukan penggantian, disini kita coba gunakan Tuner bawaan Mainboard televisi LG . Mesti ada perubahan sedikit yaitu meniadakan tegangan B+ 9 volt dan menggantikannya dengan B+ 5 volt.

Poin no 6 kalau dilihat dari kaki Tuner, cukup lepaskan tegangan supply 9 Volt yang mengarah ke Tuner dan kita jumper langsung dari kaki Tuner no 7. Setelah selesai kita coba hidupkan televisi ? Hasilnya Alhamdulillah televisi Sharp sudah bisa hidup kembali. Dari sekian kerusakan yang kita temui baru kali ini yang seperti ini, sistem control televisi mengadopsi sistem feedback. Alhamdulillah semuanya dapat teratasi dengan baik, selesai sudah perbaikan yang kita lakukan untuk televisi ini.


48. TELEVISI SHARP 14X25 TIDAK BISA HIDUP
Kerusakan:
Televisi Sharp jika kita hidupkan cuma terlihat lampu indikator-nya saja yang menyala, kita tekan tombol program/ power cuma terlihat lampu indikator berubah warna sedangkan televisi tetap tidak mau hidup.

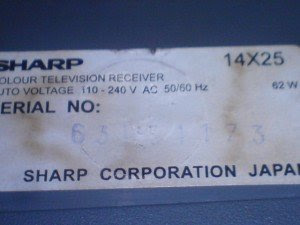

Model televisi Sharp :

model-Televisi-Sharp-14X25-300x225



Perbaikan:
Pemeriksaan untuk kasus kerusakan seperti ini kita mulai mengukur di beberapa titik diantaranya tegangan B+ untuk supply ke Playback selanjutnya tegangan 5 volt untuk rangkaian logic. Hasil dari pengukuran yang kita lakukan kita dapatkan tegangan supply dalam kondisi baik dalam hal ini tidak drop. Untuk memperjelas kenapa televisi tetap tidak mau hidup padahal tegangan supply dalam kondisi baik maka kita coba mengukur tegangan untuk sistem osilasi Horizontal.

Tegangan osilasi Horizontal didapat dari Chipset yang mendapatkan tegangan supply 8 volt, nah dari sini baru dikeluarkan tegangan untuk basis transistor . Kita adakan pengukuran dan kita dapatkan tegangan untuk basis tersedia maksudnya ada, itu kita lihat hanya sesaat saja setelah sistem mencoba menghidupkan televisi-nya tapi karena playback tidak mau hidup maka kembali ke posisi standby.

Jika tegangan untuk basis ada kenapa tetap tidak mau hidup televisi-nya ? untuk ini kita coba ukur tegangan pada kaki Colector Transistor dan hasilnya tegangan supply dalam kondisi drop dan ini disebabkan oleh transistor itu sendiri/ rusak maksudnya. Lokasi transistor bisa dilihat pada gambar berikut :

mainboard-televisi-Sharp-transistor-osilasi-300x225

Model transistor-nya :

model-transistor-osilasi-horizontal-televisi-sharp-300x225

Transistor pengganti untuk ini kita gunakan type 2sc 3842 yang biasa dipergunakan untuk penguat video RGB, setelah selesai kita pasangkan kini kita coba hidupkan televisi Sharp-nya ? Hasilnya alhamdulillah televisi Sharp kini telah kembali hidup, dan ternyata ada tambahan kerusakan yaitu warna merah tidak tampak pada layar monitor-nya. Kita coba ukur transistor penguat video RGB untuk kanal Merah ,hasilnya masih bagus transistor-nya .

Kita coba ukur tegangan untuk basis transistor-nya kita dapatkan hanya o volt. Ternyata kerusakan karena resistor 4k7 dari output RGB Chipset untuk basis transistor yang mengalami kerusakan, segera kita lepaskan resistor 4k7 dan memasangkan dengan resistor baru dan kini warna merah sudah terlihat lagi pada layar monitor-nya. Resistor yang mengalami kerusakan model kecil/ SMD jadi mesti diurut jalurnya yaitu hanya untuk kaki basis transistor kanal merah-nya.











sumber:

16 comments:

  1. ya ok mas saya coba , trima tip nya semoga bermanfaat bagi konco konco pemburu
    ilmu,

    ReplyDelete
  2. Mas brot saya masih buntu niki tv sharp ku belum selesai
    tulung yo mase nuwun

    ReplyDelete
  3. mas,, aqu pu'y tv tbung merk sharp 14", pas aqu tekan tombol power'y, lampu hijau, tpi kmudian merah lagi,,
    kira" apa'y ya mas...??

    ReplyDelete
    Replies
    1. itu tv terprotek kang, kemungkinan yg rusak bermacam2 penyebabnya. untuk mengetahui penyebab tv terprotek bisa dengan melepas komponen yg berfungsi sbg detektor, bisa dilihat di sini>>>>http://paimosubroto.blogspot.com/2014/01/pin-proteksi-tv-sharp.html

      Delete
  4. Salam kenal kang...sekalian tanya . Tv Qbeat 20r200 ga mau start.led distar hijau kedip 2x kembali merah.saya cek b+115 ga ada.tolong solusi dan ilmunya kang .. Trimakasih...

    ReplyDelete
    Replies
    1. coba cek dulu dengan seksama bagian regulator. juga pelajari artikel di>>>http://paimosubroto.blogspot.com/2013/12/tv-sharp-protek.html ; http://paimosubroto.blogspot.com/2014/01/pin-proteksi-tv-sharp.html ; http://paimosubroto.blogspot.com/2014/02/memahami-sirkit-protek-tv-crt-sharp.html

      Delete
  5. Baik kang...nnti saya cek lg .mhn maklum kang lg belajar oprek tv.trimakasih sarannya kang....suksess slalu kang,

    ReplyDelete
  6. kang saya mau tanya. saya ada tv sharp qbeat, ada masalah sama gambarnya, jadi gambarnya kayak yang ada masalah sama bagian antena nya,saya coba goyang kabel antenanya kadang normal, tapi ga lama jadi rusak lagi gambarnya. saya uda pernah coba ganti kabel antena nya, tapi tetep sama, sepertinya ada masalah sama port antena tv nya, cuma sy ga tau dibagian mananya.
    kira2 masalahnya ada dimana ya kang? ada yg harus dignti kah?

    ReplyDelete
  7. salam kenal mas .. ikut baca2 biar nambah ilmunya ,, jadi manfaat N barokah ...
    sukses terus buat mas pai..

    ReplyDelete
  8. salam kenal. artikelnya sangat bermanfaat. saya mau tanya mas, saya sedang perbaiki tv sharp alexander slim 29, pada posisi AV kadang2 gambarnya menggulung ke atas. Elco bagian vertikal sudah saya ganti semua, tapi gak nyelesain masalah. mohon penerahanya. terima kasih.

    ReplyDelete
  9. Mantap pencerahannya bos met istirhat

    ReplyDelete
  10. Salam kenal mas
    Tv sharp alexander jr 14 inchi,standby terus..awalnya bisa nyala normal gambar n suara selama 5-10 detik terus standby..sekarang malah standby terus?

    Mohon pencerahannya..tks

    ReplyDelete
  11. Salam kenal mas, mohon bantuanya
    Tv sharp saya kerusakannya protek lampu indikator nya tidak menyala, kira2 kerusakan nya di bgian apa

    ReplyDelete
